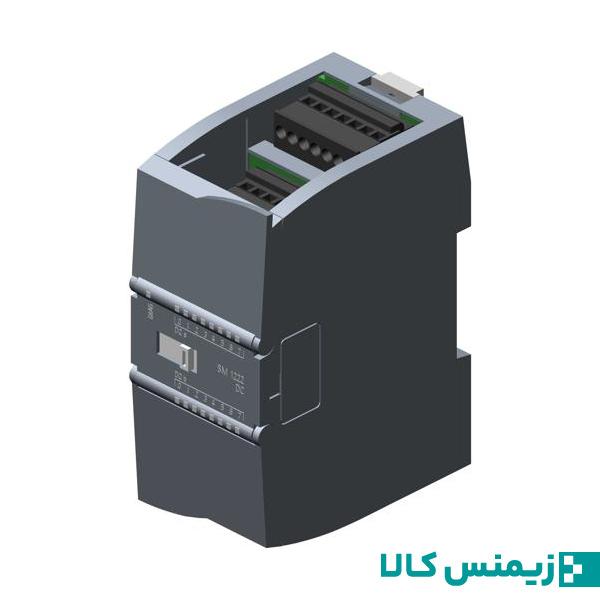

سیگنال ماژول خروجی ترانزیستوری 16DO پی ال سی 1200 ، کد فنی 6ES7222-1BH32-0XB0
شناسه محصول:
ضمانت اصالت کالا
عرضه کالای آکبند
تحویل به موقع کالا
خدمات پس از فروش
پرداخت آنلاین
مقدمه ای بر پی ال سی S7- 1200
طراحی ماژولار، انعطاف پذیری بالا و سهولت پیکربندی و راه اندازی از جمله دلایل مهمی است که این خانواده پی ال سی زیمنس را در زمره محبوبترین کنترل کننده های صنعتی دنیا قرار می دهد. اما می توان دلایل مهم دیگری را نیز برای این انتخاب بیان کرد. از جمله مهمترین مزایای S7 – 1200 زیمنس می توان به موارد زیر اشاره کرد:- عملکرد و قدرت پردازش بالا
- مقیاس پذیری و طراحی ماژولار
- پیکربندی و نگهداری ساده
- ادغام ساده با سایر اجزای اتوماسیون
- راه حل مقرون به صرفه برای کاربردهای متنوع
- ادغام یکپارچه در اکوسیستم زیمنس با استفاده از تیا پرتال
ساختار ماژولار پی ال سی S7- 1200
خانواده S7 – 1200 به صورت ماژولار طراحی شده است. انعطاف پذیری بالا از جمله مزایای طراحی ماژولار این کنترل کننده است. هر سیستم اتوماسیون صنعتی به یک ماژول پردازنده مرکزی یا CPU نیاز دارد. ماژول پردازنده وظیفه پردازش اطلاعات و اتخاذ تصمیمات مقتضی را بر عهده دارد. ارتباط پی ال سی با محیط پیرامون از طریق ورودی و خروجی ها انجام می شود.ماژول پردازنده تعداد محدودی ورودی/ خروجی دارد و به کمک ماژول های توسعه تعداد آن افزایش می یابد. به عنوان مثال سیگنال ماژول خروجی ترانزیستوری 16DO پی ال سی 1200 به تعداد خروجی های پردازنده 16 ترمینال اضافه می کند.ماژول های پردازنده این پی ال سی در 5 سری مختلف عرضه می شوند. قدرت پردازش و تعداد ورودی و خروجی از جمله تفاوت های بارز ماژول های پردازنده است.جزئیات بیشتر در مورد این ماژول ها را در مقاله انواع پی ال سی 1200 زیمنس ببینید.
مشخصات فنی سیگنال ماژول خروجی ترانزیستوری 16DO پی ال سی 1200
وقتی صحبت از انتخاب پی ال سی به میان می آید، بررسی دقیق مشخصات فنی و تطابق آن با نیازهای اتوماسیون صنعتی بسیار حائز اهمیت است. مشخصات فنی ماژول توسعه سری 6ES7222-1BH32-0XB0 پی ال سی 1200 زیمنس را می توان در بخش های مختلف مورد ارزیابی قرار داد. جدول زیر مشخصات عمومی این ماژول را نشان می دهد:
مهمترین پارامترهای قابل اشاره در جدول بالا عبارتند از:- ولتاژ تغذیه بین 20.4 تا 28.8
- جریان ورودی 140 میلی آمپر به
- تلفات توان 2.5 وات
مشخصات خروجی سیگنال ماژول خروجی ترانزیستوری 16DO پی ال سی 1200
ماژول 16DO سری SM 1222 پی ال سی 1200 زیمنس دارای 16 خروجی دیجیتال ترانزیستوری است. ولتاژ خروجی ها 24 ولت DC است. جدول زیر اطلاعات فنی مربوط به خروجی ها را نشان می دهد:
از جمله مهمترین نکات قابل توجه در جدول بالا می توان به موارد زیر اشاره کرد:- ولتاژ خروجی 24 ولت
- سطح ولتاژ سیگنال صفر منطقی 0.1 ولت DC
- سطح ولتاژ سیگنال یک منطقی 20 ولت DC
- جریان خروجی در حالت یک منطقی 0.5 آمپر (برای بار مقاومتی)
- تاخیر تغییر وضعیت بین 50 تا 200 میکروثانیه
- حداکثر طول کابل شیلددار 500 متر
- حداکثر طول کابل بدون شیلد 150 متر
استانداردها، شرایط محیطی و …
تنوع نیاز پروژه های مختلف و تعداد زیاد تولید کنندگان تجهیزات، استانداردسازی را به یک الزام اساسی تبدیل کرده است. مراجع بین المللی مختلفی نسبت به ارائه استاندارد تجهیزات صنعتی اقدام کرده اند. بسته به موقعیت جغرافیایی و مشخصات شبکه (برق شهر)، رعایت انواع استانداردهای متفاوت در پروژه های مختلف ضروری است. سیگنال ماژول خروجی ترانزیستوری 16DO پی ال سی 1200 دارای درجه حفاظت IP20 و استانداردهای زیر است:
به منظور بهره مندی از قابلیت ها و عملکرد مطمئن ماژول16DO سری SM 1222 لازم است شرایط استاندارد محیطی محل نصب را رعایت کنید. این ماژول در شرایط محیطی زیر عملکرد مطمئنی دارد:
خرید پی ال سی 1200 زیمنس
به دلیل وضع تحریم های بین المللی، نمایندگی زیمنس در ایران غیرفعال شده است. اما فروشگاه های زیادی اقدام به عرضه محصولات اتوماسیون صنعتی زیمنس می کنند. غالبا فروشگاه ها محصولات خود را با ضمانت اصالت کالا عرضه می کنند. اما اصالت کافی نیست! برای بهره مندی از عملکرد مطمئن و طول عمر بالای محصولات زیمنس، لازم است نمونه های آکبند و اصلی را مورد استفاده قرار دهید!همین الان سیگنال سیگنال ماژول خروجی ترانزیستوری 16DO پی ال سی 1200 سری 6ES7222-1BH32-0XB0 را از زیمنس کالا سفارش دهید. ما همه محصولات را با ضمانت اصالت و تضمین آکبند بودن و یکسال گارانتی ارائه می کنیم. در صورتی که هنوز سوالی برای شما باقیست با ما تماس بگیرید.پی ال سی S7 - 1200 زیمنس یک انتخاب ایده آل برای پروژه های کوچک تا متوسط اتوماسیون است. ویژگی های پیشرفته و عملکرد قوی، این پی ال سی را به یک انتخاب مناسب برای پروژه های کوچک تا متوسط اتوماسیون تبدیل کرده است. سیگنال ماژول خروجی ترانزیستوری 16DO پی ال سی 1200 از جمله ماژول های توسعه خروجی این پردازنده است.
پی ال سی S7 – 1200 به صورت ماژولار طراحی شده است. ماژول پردازنده این PLC تعداد ورودی و خروجی محدودی دارد. به عنوان مثال پردازنده 1215C ترانزیستوری دارای 14 ورودی و 10 خروجی دیجیتال است. اما افزایش تعداد ورودی و خروجی ها به کمک انواع ماژول توسعه 1200 امکانپذیر است. تعداد ورودی و خروجی، ولتاژ تغذیه و برخی مشخصات کاری ماژول های مختلف با هم متفاوت است.

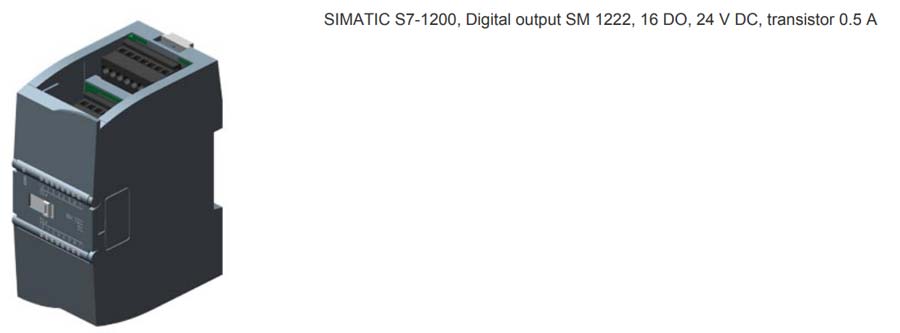

به عنوان مثال سیگنال ماژول خروجی ترانزیستوری 16DO پی ال سی 1200 دارای 16 خروجی دیجیتال ترانزیستوری است و با ولتاژ تغذیه 24 ولت DC تغذیه می شود. با بررسی بیشتر این ماژول همراه من باشید.
مقدمه ای بر پی ال سی S7- 1200
طراحی ماژولار، انعطاف پذیری بالا و سهولت پیکربندی و راه اندازی از جمله دلایل مهمی است که این خانواده پی ال سی زیمنس را در زمره محبوبترین کنترل کننده های صنعتی دنیا قرار می دهد. اما می توان دلایل مهم دیگری را نیز برای این انتخاب بیان کرد. از جمله مهمترین مزایای S7 – 1200 زیمنس می توان به موارد زیر اشاره کرد:
- عملکرد و قدرت پردازش بالا
- مقیاس پذیری و طراحی ماژولار
- پیکربندی و نگهداری ساده
- ادغام ساده با سایر اجزای اتوماسیون
- راه حل مقرون به صرفه برای کاربردهای متنوع
- ادغام یکپارچه در اکوسیستم زیمنس با استفاده از تیا پرتال
پی ال سی 1200زیمنس در صنایع مختلف کاربرد دارد. کنترل و نظارت بر وظایف پیچیده اتوماسیون، مانند کنترل ماشین، خط تولید، فرآیند و جمع آوری داده ها از جمله وظایفی است که این کنترل کننده به خوبی از پس انجام آن ها بر می آید.
ساختار ماژولار پی ال سی S7- 1200
خانواده S7 – 1200 به صورت ماژولار طراحی شده است. انعطاف پذیری بالا از جمله مزایای طراحی ماژولار این کنترل کننده است. هر سیستم اتوماسیون صنعتی به یک ماژول پردازنده مرکزی یا CPU نیاز دارد. ماژول پردازنده وظیفه پردازش اطلاعات و اتخاذ تصمیمات مقتضی را بر عهده دارد. ارتباط پی ال سی با محیط پیرامون از طریق ورودی و خروجی ها انجام می شود.
ماژول پردازنده تعداد محدودی ورودی/ خروجی دارد و به کمک ماژول های توسعه تعداد آن افزایش می یابد. به عنوان مثال سیگنال ماژول خروجی ترانزیستوری 16DO پی ال سی 1200 به تعداد خروجی های پردازنده 16 ترمینال اضافه می کند.
ماژول های پردازنده این پی ال سی در 5 سری مختلف عرضه می شوند. قدرت پردازش و تعداد ورودی و خروجی از جمله تفاوت های بارز ماژول های پردازنده است.
جزئیات بیشتر در مورد این ماژول ها را در مقاله انواع پی ال سی 1200 زیمنس ببینید.
مشخصات فنی سیگنال ماژول خروجی ترانزیستوری 16DO پی ال سی 1200

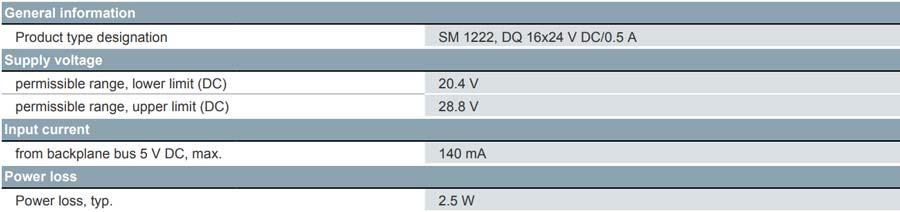

وقتی صحبت از انتخاب پی ال سی به میان می آید، بررسی دقیق مشخصات فنی و تطابق آن با نیازهای اتوماسیون صنعتی بسیار حائز اهمیت است. مشخصات فنی ماژول توسعه سری 6ES7222-1BH32-0XB0 پی ال سی 1200 زیمنس را می توان در بخش های مختلف مورد ارزیابی قرار داد. جدول زیر مشخصات عمومی این ماژول را نشان می دهد:
مهمترین پارامترهای قابل اشاره در جدول بالا عبارتند از:
- ولتاژ تغذیه بین 20.4 تا 28.8
- جریان ورودی 140 میلی آمپر به
- تلفات توان 2.5 وات
مشخصات خروجی سیگنال ماژول خروجی ترانزیستوری 16DO پی ال سی 1200

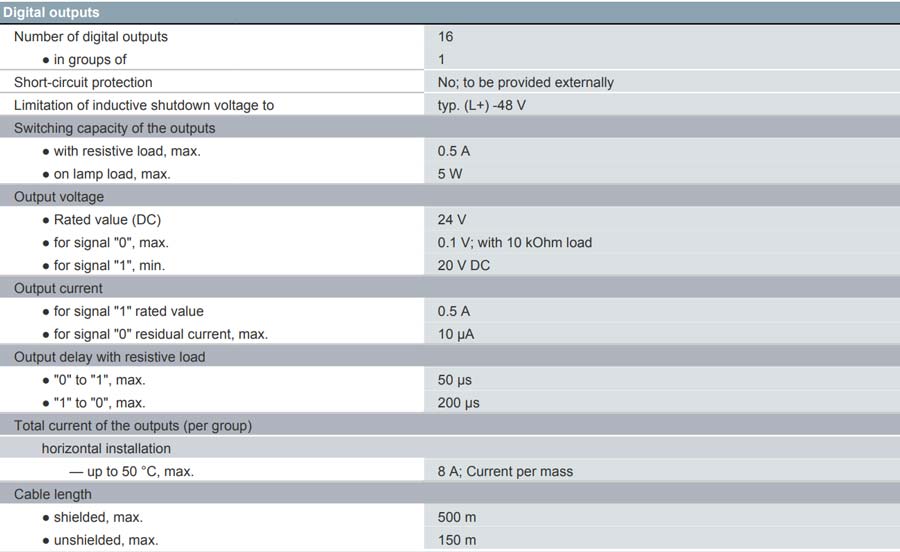

ماژول 16DO سری SM 1222 پی ال سی 1200 زیمنس دارای 16 خروجی دیجیتال ترانزیستوری است. ولتاژ خروجی ها 24 ولت DC است. جدول زیر اطلاعات فنی مربوط به خروجی ها را نشان می دهد:
از جمله مهمترین نکات قابل توجه در جدول بالا می توان به موارد زیر اشاره کرد:
- ولتاژ خروجی 24 ولت
- سطح ولتاژ سیگنال صفر منطقی 0.1 ولت DC
- سطح ولتاژ سیگنال یک منطقی 20 ولت DC
- جریان خروجی در حالت یک منطقی 0.5 آمپر (برای بار مقاومتی)
- تاخیر تغییر وضعیت بین 50 تا 200 میکروثانیه
- حداکثر طول کابل شیلددار 500 متر
- حداکثر طول کابل بدون شیلد 150 متر
استانداردها، شرایط محیطی و ...
تنوع نیاز پروژه های مختلف و تعداد زیاد تولید کنندگان تجهیزات، استانداردسازی را به یک الزام اساسی تبدیل کرده است. مراجع بین المللی مختلفی نسبت به ارائه استاندارد تجهیزات صنعتی اقدام کرده اند. بسته به موقعیت جغرافیایی و مشخصات شبکه (برق شهر)، رعایت انواع استانداردهای متفاوت در پروژه های مختلف ضروری است. سیگنال ماژول خروجی ترانزیستوری 16DO پی ال سی 1200 دارای درجه حفاظت IP20 و استانداردهای زیر است:
به منظور بهره مندی از قابلیت ها و عملکرد مطمئن ماژول16DO سری SM 1222 لازم است شرایط استاندارد محیطی محل نصب را رعایت کنید. این ماژول در شرایط محیطی زیر عملکرد مطمئنی دارد:
خرید پی ال سی 1200 زیمنس
به دلیل وضع تحریم های بین المللی، نمایندگی زیمنس در ایران غیرفعال شده است. اما فروشگاه های زیادی اقدام به عرضه محصولات اتوماسیون صنعتی زیمنس می کنند. غالبا فروشگاه ها محصولات خود را با ضمانت اصالت کالا عرضه می کنند. اما اصالت کافی نیست! برای بهره مندی از عملکرد مطمئن و طول عمر بالای محصولات زیمنس، لازم است نمونه های آکبند و اصلی را مورد استفاده قرار دهید!
همین الان سیگنال سیگنال ماژول خروجی ترانزیستوری 16DO پی ال سی 1200 سری 6ES7222-1BH32-0XB0 را از زیمنس کالا سفارش دهید. ما همه محصولات را با ضمانت اصالت و تضمین آکبند بودن و یکسال گارانتی ارائه می کنیم. در صورتی که هنوز سوالی برای شما باقیست با ما تماس بگیرید.
