انواع ماژول S7 1200 زیمنس، توسعه تا مرز بی نهایت!

زیمنس یکی از شرکت های پیشرو در زمینه تولید تجهیزات اتوماسیون صنعتی است که نمونه های مختلفی از پی ال سی را روانه بازار کرده است. پی ال سی S7-1200 زیمنس از جمله اعضای جدید خانواده سیماتیک است و در سال 2009 میلادی به بازار عرضه شده است. طراحی ماژولار یکی از ویژگی های مهم این خانواده است. نمونه هایی متنوعی از ماژول s7 – 1200 زیمنس به منظور توسعه قابلیت های پی ال سی در دسترس است.

ویژگی های پیشرفته و عملکرد قوی، پی ال سی 1200 را به یک انتخاب مناسب برای پروژه های اتوماسیون کوچک تا متوسط تبدیل کرده است. با توجه به تنوع نیاز پروژه های مختلف، توسعه پذیری و افزایش قابلیت های پی ال سی الزامی است. برای افزایش قابلیت ها از ماژول های توسعه استفاده می شود. انواع مختلفی از ماژول توسعه s7 – 1200 توسط زیمنس عرضه شده است.

با بررسی بیشتر ماژول s7 – 1200 زیمنس همراه من باشید.

مقدمه ای بر پی ال سی زیمنس

کاربرد گسترده PLC در صنایع مختلف، شرکت‌های مختلفی را به سمت تولید آن سوق داده است. زیمنس یکی از شرکت‌های قدیمی و معتبر فعال در حوزه تولید و ساخت تجهیزات برقی و الکترونیکی است. بخش از تولیدات این شرکت به پی ال سی اختصاص دارد. پی ال سی زیمنس ویژگی‌های منحصر به فرد و امکانات متنوعی دارد که آن را از سایر برندها متمایز می کند.

عملکرد هماهنگ، رابط کاربری آسان و مقیاس پذیری از جمله قابلیت های کنترل کننده های صنعتی زیمنس است. تنوع و گستردگی محصولات زیمنس از جمله دلایل اصلی محبوبیت آن ها است. در حال حاضر کنترل کننده های صنعتی زیمنس در خانواده های زیر عرضه می شوند:

• مینی پی ال سی لوگو 8
• پی ال سی S7-1200 زیمنس
• پی ال سی S7 – 300
• پی ال سی S7 – 1500
• پی ال سی S7 – 400

عوامل مختلفی بر انتخاب پی ال سی تاثیر گذار است که یکی از آن ها میزان پیچیدگی فرآیند و نیازهای کنترلی پروژه است. بسته فرآیندها و نیازهای کنترلی پروژه، خانواده های متفاوتی از پی ال سی زیمنس قابل استفاده هستند. به عنوان مثال لوگو 8 برای فرآیندهای منفرد اتوماسیون مورد استفاده قرار می گیرد اما خانواده 400 زیمنس برای کاربردهای بسیار پیچیده اتوماسیون طراحی شده است.

پی ال سی 1200 زیمنس

سری 1200 زیمنس از اعضای خانواده سیماتیک است که جایگزین سری قدیمی S7-200 شده است. این پی ال سی برای استفاده در کاربردهای کوچک تا متوسط صنعتی عرضه شده است. طراحی ماژولار، قدرت پردازش بالا و تنوع عملیات قابل انجام از جمله مشخصات پی ال سی 1200 است که آن را به انتخابی ایده آل برای پروژه های کوچک تا متوسط تبدیل کرده است. طراحی ماژولار و تنوع ماژول s7 – 1200 زیمنس به شما امکان می دهد کنترل کننده را متناسب با نیازهای پروژه بهینه کنید.

از سوی دیگر گستردگی قابلیت های S7 – 1200 خیال شما را از انتخاب یک کنترل کننده توانمند راحت می کند. پی ال سی ها برای کنترل دقیق عملکرد بخش های مختلف نیاز به تبادل داده با آن ها دارند. این تبادل داده از سه طریق امکانپذیر است:

• پروتکل های ارتباطی S7 – 1200
• ورودی و خروجی های دیجیتال 1200
• ورودی ها و خروجی های آنالوگ S7 – 1200

روش های مختلف تبادل داده و تنوع پروتکل های ارتباطی، دست شما را برای پیاده سازی شبکه ارتباطی پایدار و مطمئن باز می گذارد. اغلب پروتکل های ارتباطی با استفاده از ماژول s7 – 1200 زیمنس پشتیبانی می شوند.

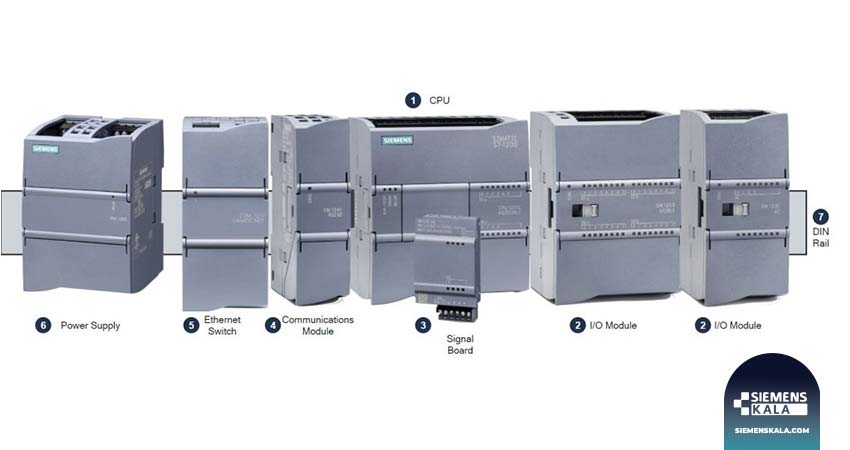

ساختار پی ال سی 1200

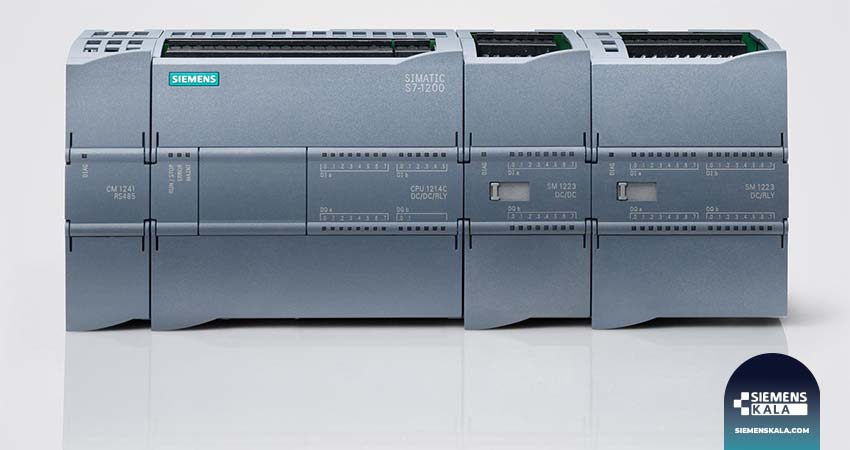

پی ال سی S7-1200 زیمنس به صورت ماژولار طراحی شده است. انعطاف پذیری و مقیاس پذیری بالا از جمله مزایای طراحی ماژولار است. هر سیستم اتوماسیون به یک ماژول پردازنده مرکزی یا CPU نیاز دارد. سایر نیازهای پروژه به کمک انواع ماژول s7 – 1200 زیمنس برآورده می شود.

ماژول های مختلف S7 – 1200 را می توان متناسب با نیاز پروژه انتخاب و در هزینه های پروژه صرفه جویی کرد. به صورت کلی می توان ماژول های مختلف پی ال سی 1200 را براساس کاربرد در گروه های زیر دسته بندی کرد:

• ماژول پردازنده یا CPU
• ماژول های توسعه ورودی و خروجی
• ماژول های ارتباطی
• ماژول تغذیه و باتری
• ماژول های عملکرد ویژه

هرکدام از این ماژول ها انواع مختلفی دارند و متناسب با نیازهای پروژه انتخاب می شوند. به عنوان مثال ماژول های پردازنده در 5 سری مختلف عرضه می شوند. قدرت پردازش و تعداد ورودی و خروجی از جمله تفاوت های بارز ماژول های پردازنده است. در یک دسته بندی دیگر انواع ماژول s7 – 1200 زیمنس براساس استانداردهای محیطی محل استفاده تقسیم می شوند:

• ماژول های استاندارد (جهت استفاده در شرایط کاری نرمال)
• ماژول های (SIPLUS) جهت استفاده در شرایط کاری سخت
• ماژول های ایمن در برابر خطا یا (FAILSAFE) جهت استفاده در کاربردهای حساس

در هنگام انتخاب پی ال سی بسته به شرایط محیطی و نیازهای پروژه، یکی از استانداردها را انتخاب کنید.

ماژول ورودی – خروجی  S7-1200

انواع پردازنده پی ال سی 1200 تعداد ورودی و خروجی محدودی دارند. این ترمینال ها درگاه ارتباطی PLC با محیط هستند. سیگنال های الکتریکی به دو گروه آنالوگ و دیجیتال تقسیم می شوند. ورودی آنالوگ جهت اتصال سنسور آنالوگ به PLC  کاربرد دارد. برای اتصال سنسورهای دیجیتال از ورودی دیجیتال استفاده می شود.

خروجی های آنالوگ و دیجیتال نیز برای کنترل عملگرهای متناسب استفاده می شوند. با توجه به محدودیت ورودی و خروجی های ماژول پردازنده 1200، برای افزایش ورودی و خروجی ها از ماژول s7 – 1200 زیمنس استفاده می شود.

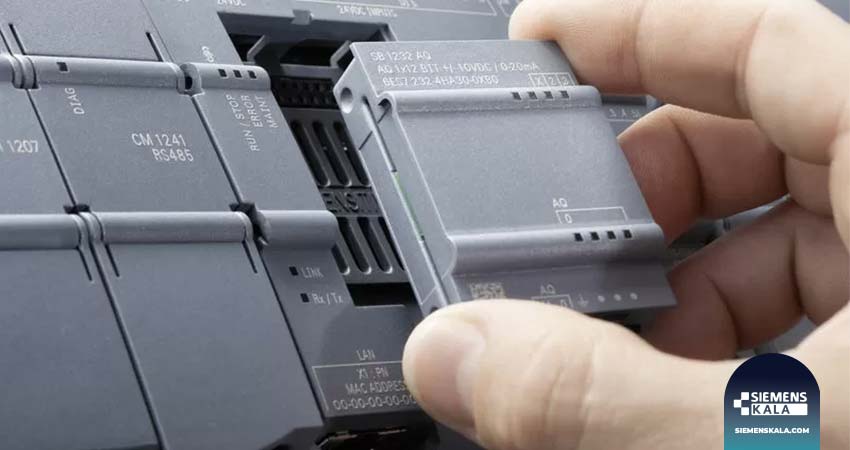

تنوع زیادی از ماژول های ورودی و خروجی برای 1200 عرضه شده است. زیمنس این ماژول ها را در دو گروه کلی سیگنال برد SB و سیگنال ماژول SM دسته بندی می کند. سیگنال بردها دارای انواع زیر هستند:

• سیگنال برد ورودی دیجیتال
• سیگنال برد خروجی دیجیتال
• سیگنال برد ورودی آنالوگ
• سیگنال برد خروجی آنالوگ
• سیگنال برد دیجیتال ورودی / خروجی

همچنین ماژول های ورودی / خروجی به دو دسته آنالوگ دیجیتال تقسیم می شوند. هر دسته شامل سه گروه زیر است:

• ماژول ورودی
• ماژول خروجی
• ماژول ورودی/ خروجی

بسته به نوع ماژول پردازنده ای که انتخاب می کنید، تعداد ماژول توسعه قابل اتصال به پی ال سی متفاوت است.

ماژول های ارتباطی 1200

تبادل داده ایمن و پایدار از جمله الزامات اتوماسیون صنعتی است. برای رسیدن به این هدف عموما پی ال سی ها از پروتکل های استاندارد مختلفی پشتیبانی می کنند. ماژول پردازنده 1200 به صورت پیشفرض از یک پورت اترنت بهره می برد. به کمک این پورت ارتباط با شبکه های اترنت و پروفی نت امکانپذیر می شود.

برای افزایش قابلیت های پی ال سی از ماژول های ارتباطی S7-1200 استفاده می شود. از جمله مهمترین نمونه های ماژول s7 – 1200 زیمنس برای افزایش قابلیت های ارتباطی می توان به موارد زیر اشاره کرد:

• ماژول ارتباط سریال RS232
• ماژول ارتباط RS485 و RS422
• ماژول پروفی باس (Master – Slave)
• ماژول ارتباط GPRS
• ماژول ارتباط LTE

بسته به نیازهای ارتباطی مورد نیاز می توان از یک یا چند ماژول شبکه در کنار پی ال سی استفاده کرد.

منبع تغذیه S7-1200

جهت اطمینان از عملکرد مناسب و جلوگیری از آسیب های احتمالی به پی ال سی، رعایت محدوده ولتاژ و جریان مورد نیاز بسیار مهم است. کنترل کننده 1200  به صورت ماژولار طراحی شده و ماژول تغذیه باید به صورت جداگانه در کنار پردازنده نصب شود.

در زمان انتخاب منبع تغذیه PLC 1200 باید فاکتورهای مختلفی از جمله تعداد ماژول های متصل، مصرف برق کلی سیستم و شرایط محیطی که PLC در آن نصب خواهد شد را در نظر بگیرید. بهترین انتخاب جهت اطمینان از عملکرد صحیح منبع تغذیه، استفاده از نمونه های استاندارد تولید شده توسط زیمنس است.

این ماژول s7 – 1200 زیمنس خروجی کاملا پایداری دارد و احتمال تاثیر نامطلوب تغذیه به عملکرد پی ال سی را تقریبا به صفر می رساند. ورودی این ماژول ولتاژ AC برق شهر در محدوده 120 تا 230 ولت است. ماژول پاور در سمت چپ پردازنده 1200 نصب می شود. ابعاد جمع و جور و هماهنگی با سایر ماژول ها از دیگر شاخصه های ماژول پاور پی ال سی S7-1200 است.

حافظه در PLC 1200 زیمنس

کنترل کننده های صنعتی به منظور ذخیره برنامه و داده های کاربردی مورد نیاز از حافظه بهره می برند. حافظه plc 1200 زیمنس به صورت داخلی است و در ماژول اصلی قرار دارد. ثبت و اجرای برنامه و نگهداشت داده ها به کمک حافظه امکانپذیر می شود. به طور کلی حافظه PLC را می توان به 4 بخش تقسیم کرد:

• حافظه بارگذاری یا :Load memory مخصوص ذخیره برنامه، دستورالعمل ها و پیکربندی است.
• حافظه کاری یا :Work memory شامل بخش هایی از برنامه که در حال اجرا هستند. این داده ها از Load memory بر روی حافظه کاری کپی شده و به صورت موقت تا پایان اجرای برنامه بر روی آن باقی خواهد ماند.
• حافظه سیستمی یا :System memory در این حافظه پشته های بلوک وقفه و داده های محلی بیت های حافظه، تایمرها و شمارنده ها و بافر تشخیص خطا قرار می گیرند.
• حافظه ماندگار یا :Retentive memory با قطع تغذیه محتویات حافظه CPU شامل سه نوع حافظه فوق، پاک خواهد شد. ولی اگر اطلاعات مورد نظر در حافظه ماندگار ذخیره شوند، حتی با قطع برق حفظ خواهند شد.

ظرفیت حافظه داخلی با قابلیت های CPU تناسب دارد. مثلا پردازنده S7-1214C ، دارای 50 کیلوبایت حافظه کاری و 2 مگابایت حافظه بارگذاری است. حافظه بارگذاری تعیین کننده حجم برنامه ای است که توسط کاربر می تواند نوشته شود.

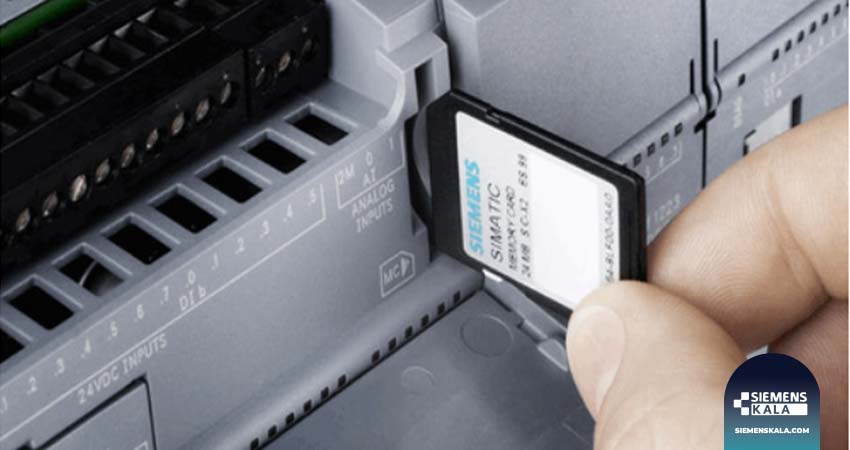

برای افزایش ظرفیت حافظه پی ال سی 1200 از کارت حافظه جانبی استفاده می شود. مموری کارت 1200 تا گنجایش 32 گیگابایت عرضه می شود.

خرید ماژول S7 – 1200  زیمنس

پی ال سی مغز متفکر هر سیستم اتوماسیون صنعتی است. ماژول پردازنده پی ال سی عموما قابلیت های محدودی دارد. برای توسعه قابلیت های PLC از ماژول های توسعه استفاده می شود.

ما در فروشگاه زیمنس کالا همه تلاشمان را بکار گرفته ایم تا کالای اصلی را با قیمت مناسب تامین کنیم. همه محصولات زیمنس کالا با ضمانت اصالت کالا و یکسال گارانتی عرضه می شوند. ماژول S7 – 1200 زیمنس از جمله محصولات پرکاربردی است که برخی از کدهای آن در بازار ایران قابل تامین است. این کدها را می توانید در بالای همین صفحه به صورت آنلاین خرید کنید.

اما برخی دیگر از کدهای ماژول پی ال سی 1200 در بازار موجود نیست. اما می توان این محصولات را به صورت سفارشی تامین کرد. در صورتی که کد فنی محصول مورد نظر را در لیست بالا پیدا نکردید، با ما تماس بگیرید و سفارش خود را ثبت کنید. در جدول زیر انواع ماژول S7 – 1200 زیمنس که به صورت سفارشی تامین می شوند لیست شده است.

[ninja_tables id=”715947″]

کد مورد نظر را انتخاب کنید و به ما سفارش دهید. ما در زمانی کوتاه شرایط تامین کالا را بررسی و به شما اطلاع خواهیم داد.
