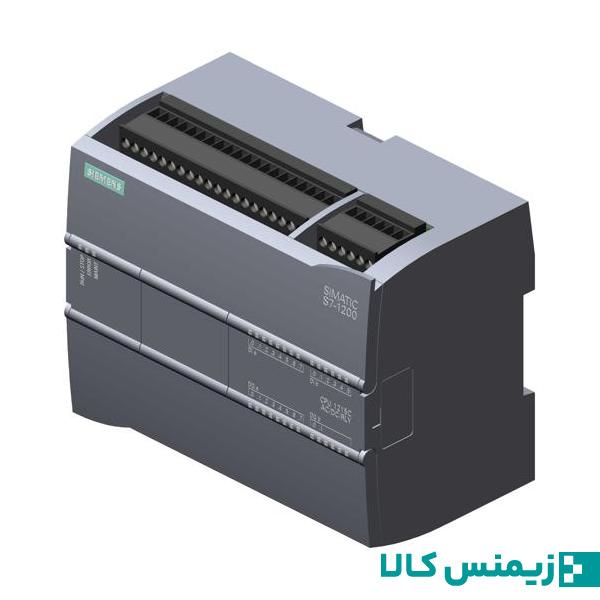

پردازنده 1215C AC/DC/relay زیمنس، کد فنی 6ES7215-1BG40-0XB0

شناسه محصول:

6ES7215-1BG40-0XB0

★ 0

(امتیاز 0 خریدار)

0 دیدگاه

درصد رضایت از خرید

گارانتی اصالت کالا

گارانتی سلامت فیزیکی کالا

آماده ارسال

1,381,000,000 ﷼

ضمانت اصالت کالا

عرضه کالای آکبند

تحویل به موقع کالا

خدمات پس از فروش

پرداخت آنلاین

کالاهای مشابه

ماژول ورودی خروجی 16DI/16DORLY، کد فنی 6ES7223-1PL32-0XB0

0 ★

666,200,000 ﷼

سیگنال ماژول ورودی خروجی 8DI/8DORLY، کد فنی 6ES7223-1PH32-0XB0

0 ★

422,500,000 ﷼

ماژول 16DO Relay پی ال سی 1200 زیمنس، کد فنی...

0 ★

422,500,000 ﷼

سیگنال ماژول خروجی رله ای 8DO پی ال سی...

0 ★

263,200,000 ﷼

پردازنده 1214C DC/DC/relay پی ال سی 1200، کد فنی...

0 ★

916,000,000 ﷼

توضیحات

ویژگی ها

نظرات

SIMATIC S7-1200, CPU 1215C, compact CPU, AC/DC/relay, 2 PROFINET ports, onboard I/O: 14 DI 24 V DC; 10 DO relay 2 A, 2 AI 0-10 V DC, 2 AO 0-20 mA DC, Power supply: AC 85-264 V AC at 47-63 Hz, Program/data memory 125 KB

پی ال سی 1200 زیمنس یک انتخاب ایده آل برای پروژه های کوچک اتوماسیون است. سری 1215 از جمله پردازنده های پیشرفته این پی ال سی است که برای فرآیندهای پیچیده مورد استفاده قرار می گیرد. این سری پردازنده تنوع بالایی از نظر ولتاژ تغذیه و نوع خروجی ها دارد. به عنوان مثال پردازنده 1215C ترانزیستوری زیمنس با ولتاژ 24 ولت DC تغذیه شده و خروجی های آن از نوع ترانزیستوری است.پردازنده 1215C AC/DC/relay زیمنس از دیگر نمونه های این سری است. این پردازنده با ولتاژ 120 یا 230 ولت AC تغذیه می شود. ورودی های آن از نوع 24VDC و خروجی آن رله ای است. این ماژول پردازنده دارای 14 ورودی دیجیتال، 10 خروجی دیجیتال و 2 ورودی آنالوگ است. بارزترین شاخصه ارتباطی این پردازنده پشتیبانی از دو پورت پروفی نت برای ارتباط با شبکه اتوماسیون صنعتی است. در ادامه به بررسی بیشتر این پردازنده خواهیم پرداخت.

مقدمه ای بر پی ال سی S7- 1200

طراحی ماژولار، انعطاف پذیری بالا و سهولت پیکره بندی و راه اندازی از جمله دلایل مهمی است که این خانواده پی ال سی زیمنس را در زمره محبوبترین کنترل کننده های صنعتی دنیا قرار می دهد. اما می توان دلایل مهم دیگری را نیز برای این انتخاب بیان کرد. برخی از دلایل استفاده از این تجهیزات متناسب با نوع کاربرد و صنعت مورد استفاده ممکن است درجه اهمیت متفاوتی داشته باشند. از جمله مزایای S7 – 1200 زیمنس می توان به موارد زیر اشاره کرد:

عملکرد و قدرت پردازش بالا
مقیاس پذیری و طراحی ماژولار
پیکربندی و نگهداری ساده
ادغام ساده با سایر اجزای اتوماسیون
راه حل مقرون به صرفه برای کاربردهای متنوع
ادغام یکپارچه با اکوسیستم زیمنس

پی ال سی 1200زیمنس در صنایع مختلف کاربرد دارد. کنترل و نظارت بر وظایف پیچیده اتوماسیون، مانند کنترل ماشین، خط تولید، فرآیند و جمع آوری داده ها از جمله وظایفی است که این کنترل کننده به خوبی از پس انجام آن ها بر می آید. از جمله مهمترین کاربردهای پی ال سی 1200 زیمنس می توان به موارد زیر اشاره کرد.

صنعت تولید
خودکارسازی فرآیندها
بخش انرژی
جابجایی مواد و لجستیک
مدیریت آب و فاضلاب

معرفی پی ال سی S7- 1200 سری 1215C

پردازنده 1215C AC/DC/relay زیمنس از انواع پی ال سی 1200 زیمنس است که برای انجام کارهای بزرگ اتوماسیون مناسبند. منظور از وظایف اتوماسیون بزرگ، کاربردهایی است که به پردازش با سرعت بالا و قابلیت‌های ارتباطی پیشرفته نیاز دارند. از جمله این کاربردها می توان به موارد زیر اشاره کرد:

سیستم‌های کنترل فرآیند پیچیده
سیستم‌های کنترل حرکت
سیستم‌های جابجایی مواد بزرگ

در این سری تعداد ورودی و خروجی ها نسبت به پی ال سی 1214C تفاوت چشم گیری ندارد اما قابلیت های مهم دیگری به آن افزوده شده است. به طور مثال یکی از قابلیت های CPU 1215C کنترل از راه دور توسط مرورگر وب است.

مشخصات فنی پردازنده 1215C AC/DC/relay زیمنس

وقتی صحبت از انتخاب پی ال سی به میان می آید، بررسی دقیق مشخصات فنی و تطابق آن با نیازهای اتوماسیون صنعتی بسیار حائز اهمیت است. مشخصات فنی سری 6ES7215-1BG40-0XB0 پی ال سی 1200 زیمنس را می توان در بخش های مختلف مورد ارزیابی قرار داد. جدول زیر مشخصات عمومی این پردازنده را نشان می دهد:

مهمترین پارامترهای قابل اشاره در جدول بالا عبارتند از:

ولتاژ تغذیه 120 یا 230 ولت AC
رنج ولتاژ تغذیه قابل قبول بین 85 تا 265 ولت
جریان مورد نیاز برای ماژول پردازنده بسته به ولتاژ تغذیه متغیر است (50 یا 100 میلی آمپر)

ظرفیت حافظه از دیگر مشخصات مهم پی ال سی ها است. مشخصات حافظه پردازنده 1215C AC/DC/relay زیمنس در جدول زیر آمده است:

طبق اطلاعات درج شده در جدول بالا، این ماژول پردازنده قابلیت نصب کارت حافظه جانبی را دارد. توجه کنید که برای این پی ال سی تنها می توان از مموری کارت زیمنس استفاده کرد.

ورودی های پی ال سی S7 – 1200 سری 1215C رله ای

پی ال سی ها از طریق ورودی و خروجی هایشان با جهان پیرامون ارتباط برقرار می کنند. زمانی که قصد استفاده از یک پی ال سی دارید، مهم است که بدانید چگونه و با چه منطقی می توان با آن مرتبط شد. به صورت کلی سیگنال های الکتریکی به دو گروه دیجیتال و آنالوگ تقسیم می شوند. بر همین اساس ترمینال های پی ال سی نیز دو نوع آنالوگ و دیجیتال دارند. جدول زیر جزئیات ورودی های دیجیتال پی ال سی 1200 سری 1215C با کد فنی 6ES7215-1BG40-0XB0 را نشان می دهد:

از جمله نکات قابل توجه در جدول بالا می توان به موارد زیر اشاره کرد:

تعداد ورودی های دیجیتال: 14 عدد
تعداد ترمینال قابل استفاده به عنوان شمارنده سریع (ماژول تکنولوژی): 6 عدد
حد ولتاژ 5 ولت DC برای صفر منطقی و 15 ولت DC برای یک منطقی
حداکثر طول کابل شیلدار 500 متر (برای ماژول تکنولوژی 50 متر)
حداکثر طول کابل شیلدار 300 متر

پردازنده 1215 کامپکت علاوه بر 14 ورودی دیجیتال بیان شده در جدول بالا، دارای 2 ورودی آنالوگ نیز هست. جدول زیر جزئیات این ترمینال ها را نشان می دهد:

خروجی های پردازنده 1215C

پردازنده 1215C AC/DC/relay زیمنس دارای 10 خروجی دیجیتال است. جدول زیر را ببینید:

مهمترین نکاتی که باید در جدول بالا مورد توجه قرار دهید، ولتاژ و جریانی است که خروجی های دیجیتال پی ال سی می توانند تامین کنند. علاوه بر این تاخیر و سرعت کلیدزنی نیز از جمله پارامترهای مهم در زمان طراحی سیستم به شمار می روند.

پروتکل های ارتباطی

پروتکل های ارتباطی، استانداردهای بین المللی هستند که توسط تولید کنندگان مختلف سراسر دنیا رعایت می شوند. هدف از وضع این استانداردها رفع چالش های انتقال داده به ویژه در محیط های صنعتی بوده است. پی ال سی ها به عنوان مغز متفکر سیستم اتوماسیون لازم است با دستگاه ها و بخش های مختلفی ارتباط برقرا کنند. پروتکل های ارتباطی پی ال سی 1200 ما را قادر می سازد با دستگاه های بیشتری ارتباط برقرار کنیم.پردازنده 1215C AC/DC/relay زیمنس از پروتکل های ارتباطی متنوعی پشتیبانی می کند. تنوع پروتکل های ارتباطی، کنترل دقیق و بدون چالش سیستم را ممکن می سازد. جدول زیر جزئیات ارتباطی پی ال سی 1200 سری 1215C سری 6ES7215-1BG40-0XB0 را نمایش می دهد

براساس داده های جدول فوق این پردازنده 1200 زیمنس از پروتکل های ارتباطی زیر پشتیبانی می کند:

PROFINET
PROFIBUS
OPEN UA
TCP / IP
SNMP
MODBUS
…

با توجه به گستردگی زیرساخت و پروتکل های ارتباطی این پردازنده، خیال شما از ارتباط پایدارو مطمئن با سایر بخش های سیستم راحت خواهد شد.

خرید پی ال سی 1200 زیمنس

فروشگاه های زیادی در سراسر ایران اقدام به عرضه محصولات اتوماسیون صنعتی زیمنس می کنند. پی ال سی 1200 از جمله محصولات پرطرفدار در بازار ایران است. غالبا فروشگاه ها محصولات خود را با ضمانت اصالت کالا عرضه می کنند. اما اصالت کافی نیست! برای بهره مندی از عملکرد مطمئن و طول عمر محصولات زیمنس، لازم است نمونه های آکبند و اصلی را مورد استفاده قرار دهید! همین الان پردازنده 1215C AC/DC/relay زیمنس سری 6ES7215-1BG40-0XB0 را با ضمانت اصالت کالا و تضمین آکبند بودن محصول از زیمنس کالا سفارش دهید. در صورتی که هنوز سوالی برای شما باقیست با ما تماس بگیرید. کارشناسان ما مشتاق پاسخگویی به شما هستند.

پردازنده 1215C AC/DC/relay زیمنس از دیگر نمونه های این سری است. این پردازنده با ولتاژ 120 یا 230 ولت AC تغذیه می شود. ورودی های آن از نوع 24VDC و خروجی آن رله ای است. این ماژول پردازنده دارای 14 ورودی دیجیتال، 10 خروجی دیجیتال و 2 ورودی آنالوگ است. بارزترین شاخصه ارتباطی این پردازنده پشتیبانی از دو پورت پروفی نت برای ارتباط با شبکه اتوماسیون صنعتی است. در ادامه به بررسی بیشتر این پردازنده خواهیم پرداخت.
