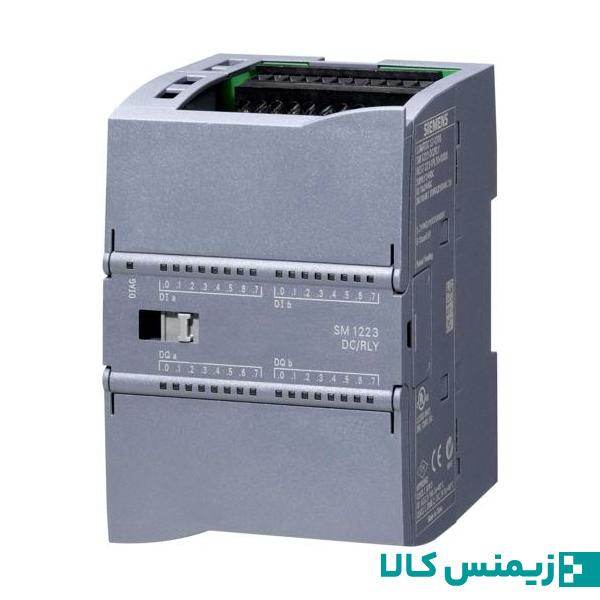

ماژول ورودی خروجی 16DI/16DORLY، کد فنی 6ES7223-1PL32-0XB0

پی ال سی 1200 زیمنس از جمله محصولات جدید و عضو خانواده سیماتیک زیمنس است. ویژگی های پیشرفته و عملکرد قوی، این پی ال سی را به انتخابی مناسب برای پروژه های کوچک تا متوسط اتوماسیون تبدیل کرده است. راه حل های کنترلی و کارآمد این پی ال سی کمک شایانی به رفع چالش های صنایع مختلف می کند.

پی ال سی S7 – 1200 به صورت ماژولار طراحی شده است. ماژول پردازنده این PLC تعداد ورودی و خروجی محدودی دارد. سیگنال ماژول ورودی خروجی 16DI/16DORLY یکی از انواع ماژول 1200 است که برای پردازش سیگنال های دیجیتال به کار می آید. این ماژول دارای 16 ورودی دیجیتال و 16 خروجی دیجیتال رله ای است. حداکثر جریان هر خروجی 2 آمپر و ولتاژ تغذیه این ماژول 24 ولت DC است.

با بررسی بیشتر این ماژول همراه من باشید.

مقدمه ای بر پی ال سی S7- 1200

طراحی ماژولار، انعطاف پذیری بالا و سهولت پیکره بندی و راه اندازی از جمله مهمترین دلایل محبوبیت پی ال سی 1200 زیمنس است. علاوه بر این ویژگی های منحصر به فرد این خانواده پی ال سی زیمنس صنایع مختلف را برای استفاده از آن ترغیب می کند. از جمله مزایای S7 – 1200 زیمنس می توان به موارد زیر اشاره کرد:

• عملکرد و قدرت پردازش بالا
• مقیاس پذیری و طراحی ماژولار
• پیکربندی و نگهداری ساده
• ادغام ساده با سایر اجزای اتوماسیون
• راه حل مقرون به صرفه برای کاربردهای متنوع
• ادغام یکپارچه با اکوسیستم زیمنس

کاربردهای پی ال سی 1200زیمنس بسیار گسترده است و در صنایع مختلف مورد استفاده قرار می گیرد. کنترل و نظارت بر وظایف پیچیده اتوماسیون مانند کنترل ماشین، خط تولید، فرآیند و جمع آوری داده ها برخی از نقش های 1200 در صنایع است. برخی از کاربردهای این کنترل کننده صنعتی عبارتند از:

• صنعت تولید
• خودکارسازی فرآیندها
• بخش انرژی
• جابجایی مواد و لجستیک
• مدیریت آب و فاضلاب

پی ال سی S7 – 1200  به صورت ماژولار طراحی شده است. انعطاف پذیری و مقیاس پذیری بالا از جمله مزایای طراحی ماژولار این کنترل کننده است. هر سیستم اتوماسیون به یک ماژول پردازنده مرکزی یا CPU نیاز دارد. ماژول پردازنده وظیفه پردازش اطلاعات و اتخاذ تصمیمات مقتضی را بر عهده دارد. ارتباط پی ال سی با محیط پیرامون از طریق ماژول های ورودی و خروجی ها انجام می شود.

مشخصات فنی سیگنال ماژول ورودی خروجی 16DI/16DORLY

وقتی صحبت از انتخاب پی ال سی به میان می آید، بررسی دقیق مشخصات فنی و تطابق آن با نیازهای اتوماسیون صنعتی ضروری است. مشخصات فنی ماژول توسعه سری  6ES7223-1PL32-0XB0 پی ال سی 1200 زیمنس را می توان در بخش های مختلف مورد ارزیابی قرار داد. جدول زیر مشخصات عمومی این ماژول را نشان می دهد:

مهمترین پارامترهای قابل اشاره در جدول بالا عبارتند از:

• ولتاژ تغذیه بین 20.4 تا 28.8
• ولتاژ ورودی و خروجی 24 VDC است
• تلفات توان 10 وات

ورودی های سیگنال ماژول 16DI/16DORLY

سیگنال ماژول ورودی خروجی 16DI /16DORLY پی ال سی 1200 زیمنس دارای 16 ورودی دیجیتال است. در بخش مشخصات عمومی اشاره کردیم که ولتاژ این ورودی ها 24 ولت DC است. در جدول زیر می توانید اطلاعات فنی کامل مربوط به ورودی ها را ببینید:

از جمله مهمترین نکات قابل توجه در جدول بالا می توان به موارد زیر اشاره کرد:

• ولتاژ تغذیه 24 ولت
• سطح ولتاژ سیگنال صفر منطقی 5 ولت DC
• سطح ولتاژ سیگنال یک منطقی 15 ولت DC
• جریان مورد نیاز در حالت صفر منطقی 1 میلی آمپر
• جریان مورد نیاز در حالت یک منطقی 2.5 میلی آمپر
• حداکثر طول کابل شیلددار 500 متر
• حداکثر طول کابل بدون شیلد 300 متر

مشخصات خروجی های دیجیتال

خروجی های دیجیتال این ماژول از نوع رله ای هستند. خروجی رله ای جریان بزرگتری را تامین می کند و در عوض سرعت کلیدزنی آن پایین تر است. اگر به سرعت کلیدزنی بالا نیاز دارید، ماژول 16DI/16DO ترانزیستوری 1200، کد فنی 6ES7223-1BL32-0XB0 انتخاب بهتری برای شماست. جدول زیر جزئیات عملکردی خروجی های سیگنال ماژول ورودی خروجی SM 1223, 16DI/16DORLY را نشان می دهد:

نکات زیر از جمله بخش های قابل توجه درج شده در جدول فوق است:

• حداکثر ظرفیت سوئیچینگ برای بار مقاومتی 2 آمپر
• حداکثر ظرفیت سوئیچینگ برای لامپ 30 وات
• ولتاژ خروجی 5 تا 30 ولت در حالت DC
• ولتاژ خروجی 5 تا 230 ولت در حالت AC
• جریان خروجی در حالت یک منطقی 2 آمپر
• تاخیر در تغییر حالت صفر به یک حداکثر 10 میلی ثانیه
• تاخیر تغییر حالت یک به صفر 10 میلی ثانیه
• حداکثر طول کابل شیلددار 500 متر
• حداکثر طول کابل بدون شیلد 150 متر

استانداردها، شرایط محیطی و ...

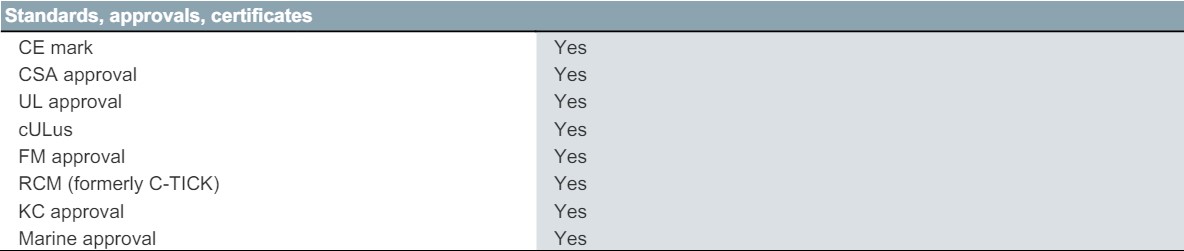

تنوع نیاز پروژه های مختلف و تعداد زیاد تولید کنندگان تجهیزات، استانداردسازی را به یک الزام اساسی تبدیل کرده است. مراجع بین المللی مختلفی نسبت به ارائه استاندارد تجهیزات صنعتی اقدام کرده اند. بسته به موقعیت جغرافیایی و مشخصات شبکه (برق شهر)، رعایت انواع متفاوتی از استانداردها در پروژه های مختلف ضروری است. سیگنال ماژول ورودی خروجی SM 1223, 16DI /16DORLY دارای درجه حفاظت IP20 و استانداردهای زیر است:

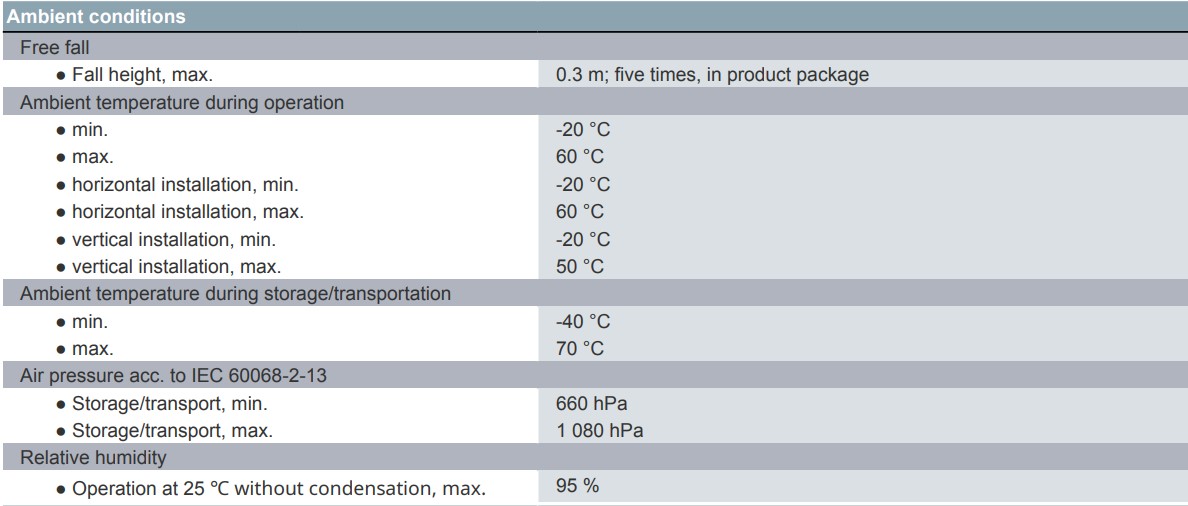

به منظور بهره مندی از قابلیت ها و عملکرد مطمئن ماژول 16DI /16DORLY سری SM 1223 لازم است شرایط استاندارد محیطی محل نصب را رعایت کنید. رعایت شرایط محیطی زیر الزامی است!
