سافت استارتر 3RW50 زیمنس، میوه ای جدید از درختی کهن!

روش های مختلفی برای غلبه بر چالش های راه اندازی و توقف موتور الکتریکی پیشنهاد شده است. راه اندازی موتور با سافت استارتر یکی از روش های رایج در صنایع مختلف است.  سافت استارتر 3RW50 زیمنس عضوی از خانواده 3RW5 و از جدیدترین راه اندازهای نرم عرضه شده به بازار است.

اعضای این خانواده در سه سری 3RW50، 3RW52 و 3RW55 برای استفاده در کاربردهای پایه، عمومی و سنگین دسته بندی می شوند. رنج توان، ابعاد و تعداد فاز تحت کنترل از جمله تفاوت های سری های جدید سافت استارتر زیمنس است.

سافت استارتر با افزایش تدریجی ولتاژ راه اندازی، شتاب گرفتن نرم و کنترل شده موتور را امکانپذیر می کند.  برخی از نمونه های راه انداز نرم از جمله خانواده 3RW5 امکان توقف نرم موتور را نیز دارند. حفاظت از موتور در برابر خطاهای رایج از دیگر قابلیت های این خانواده راه انداز نرم زیمنس است.

سافت استارتر 3RW50 زیمنس در رنج توان 1.5 تا 315 کیلووات عرضه شده است. با بررسی بیشتر این راه اندازهای نرم همراه من باشید.

مقدمه ای بر سافت استارتر

برای غلبه بر چالش های راه اندازی موتور، روش های متفاوتی پیشنهاد شده است. استفاده از سافت استارتر یکی از رایج ترین روش های راه اندازی موتور الکتریکی است. این دستگاه از تکنیک کاهش ولتاژ برای کنترل راه اندازی موتور استفاده می کند. در این تکنیک موتور با ولتاژ کوچکی شروع به کار کرده و سپس ولتاژ آن به آرامی افزایش می یابد.

برای تنظیم سطح ولتاژ خروجی از تریستور استفاده شده است. تریستور با اعمال سیگنال فعالسازی به پایه گیت (پالس فعالسازی)، ولتاژ را تنها در یک جهت (نیم سیکل) هدایت می کند. این قطعات به یکسوکننده قابل کنترل نیز موسوم هستند. با رسیدن پالس فعالساز به پایه گیت تریستور، عبور جریان آغاز و تا انتهای چرخه (نیم سیکل) ادامه پیدا می کند.

یک سیکل کامل AC که در آن ولتاژ بین حداکثر و حداقل نوسان می کند، 360 درجه است. تریستور در یک بازه صفر تا 180 درجه ای می تواند ولتاژ را عبور دهد. زوایه ای که در آن پالس فعالساز به تریستور می رسد یا به عبارت دیگر عبور جریان آغاز می شود، زاویه آتش نام دارد.

کاهش زاویه آتش، دوره هدایت تریستور و در نتیجه ولتاژ تحویل شده به موتور را افزایش می دهد. سری 3RW5 دارای نمونه های دو فاز کنترل و سه فاز کنترل است. سافت استارتر 3RW50 زیمنس از نوع دو فاز کنترل است و در آن 4 تریستور به صورت دو به دو معکوس و موازی شده اند.

سری های 3RW52 و 3RW55 از نوع سه فاز کنترل هستند. در این دستگاه ها از 6 تریستور برای هدایت جریان استفاده شده است. به عبارت بهتر برای کنترل هر فاز ورودی به دو تریستور موازی و معکوس نیاز است. هر تریستور وظیفه عبور دادن ولتاژ در نیم سیکل را بر عهده دارد.

کنترل عملکرد سافت استارتر

هر سافت استارتر از یک مدار کنترلی بهره می برد. این مدار در واقع وظیفه کنترل زاویه آتش تریستورها را بر عهده دارد. دوره هدایت تریستور به زاویه آتش تعیین شده توسط مدار کنترل بستگی دارد. اولین پالس فعالسازی در زاویه نزدیک به 180 درجه (دوره هدایت بسیار کم) ارسال می شود.

با گذشت زمان پالس ها در زوایای کوچکتر تولید می شوند تا نهایتا به 0 درجه برسد. در این لحظه کنتاکتور بای پس وارد عمل شده و تریستورها را از مدار خارج می کند. با این کار از تلفات حرارتی تریستورها پیشگیری شده و عمر آن ها افزایش می یابد.

سافت استارتر 3RW50 زیمنس قابلیت توقف نرم موتور را نیز دارد. در زمان توقف موتور، ولتاژ موتور به آرامی کاهش پیدا کرده و به صفر می رسد. زاویه آتش تریستورها در زمان توقف موتور از صفر درجه (حداکثر ولتاژ) به 180 درجه (حداقل ولتاژ) تغییر می کند.

در اتوماسیون صنعتی کنترل عملکرد تجهیزات مختلف بر عهده پی ال سی است. اتصال سافت استارتر به پی ال سی امکان کنترل عملکرد موتور و یکپارچه سازی فرآیندها را فراهم می کند.

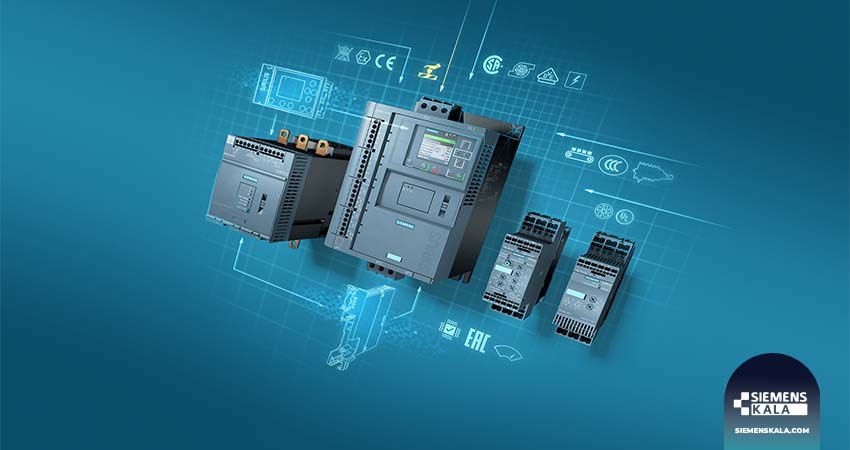

سافت استارتر زیمنس

کاربرد گسترده موتورها در صنایع مختلف و لزوم غلبه بر چالش های راه اندازی آن ها، سبب ارائه طیف گسترده ای از راه اندازهای نرم به بازار شده است. چنانچه موتور بعد از راه اندازی با سرعت ثابت به کار خود ادامه می دهد، سافت استارتر بهترین انتخاب است. اما اگر علاوه بر رفع چالش های راه اندازی، نیاز به کنترل عملکرد موتور نیز دارید، درایو زیمنس بهترین پیشنهاد برای شماست.

راه اندازی موتور با درایو امکان کنترل دقیق عملکرد موتور را فراهم می کند. انواع مختلفی از درایو به بازار عرضه شده است. هرکدام از این درایوها کاربرد متفاوتی دارند.

سافت استارتر زیمنس چالش های راه اندازی و در بعضی نمونه ها توقف موتور الکتریکی را مرتفع می کند. انواع مختلفی از راه انداز نرم به منظور استفاده در کاربردهای مختلف توسط زیمنس عرضه شده است. راه انداز نرم زیمنس براساس خانواده و کاربری قابل دسته بندی است.

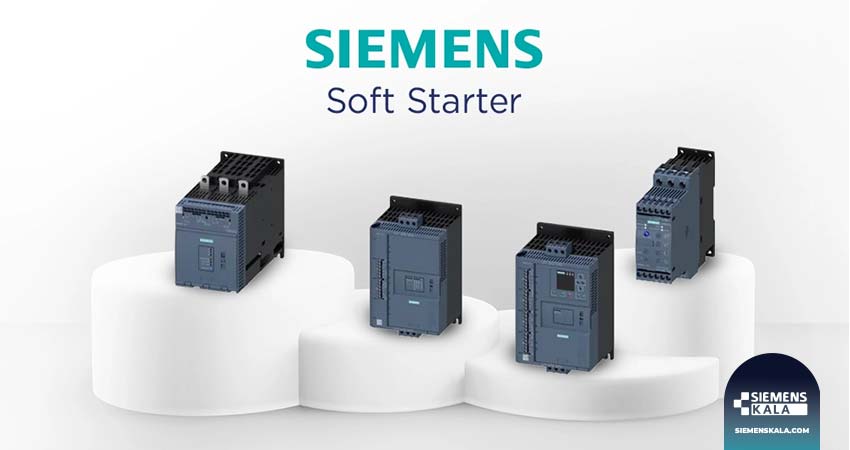

دسته بندی سافت استارتر زیمنس

از منظر کاربردی انواع سافت استارتر زیمنس در سه گروه زیر دسته بندی می شوند:

• کاربردهای پایه (BASIC PERFORMANCE)
• کاربردهای متوسط (MIDLLE PERFORMANCE)
• کاربردهای پیشرفته (HIGH PERFORMANCE)

خانواده سافت استارتر 3RW5 زیمنس برای همه سطوح کاربردی قابل استفاده است. از دیگر راه اندازهای نرم زیمنس که در بازار ایران مشتریان زیادی دارند می توان به سری های زیر اشاره کرد:

• سافت استارتر 3RW30
• سافت استارتر 3RW44
• سافت استارتر 3RW40

انتخاب سافت استارتر، بسته به نوع کاربری و نیازهای ارتباطی پروژه صورت می گیرد.

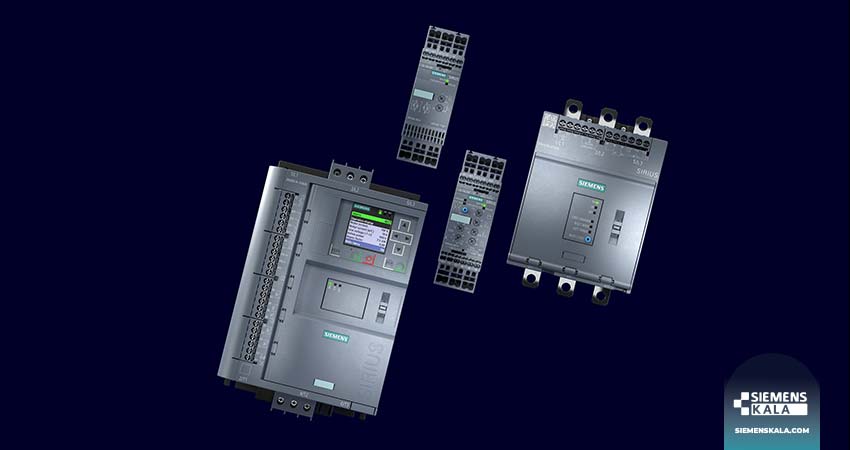

سافت استارتر 3RW5 زیمنس

سافت استارتر 3RW50 زیمنس عضوی از خانواده 3RW5 است. راه اندازهای جدید SIRIUS با محدود کردن جریان راه اندازی و گشتاور موتور مدیریت عالی روی راه اندازی موتور را امکانپذیر می کنند. در طراحی سری 3RW5 از جدیدترین فناوری های روز برای شروع به کار نرم موتور استفاده شده است.

قابلیت های گسترده نرم افزاری در کنار لوازم جانبی متنوع و انعطاف پذیر، راه حل های ویژه برای انواع برنامه کاربردی ساده تا سخت را پیشنهاد می کند. خانواده 3RW5 همه عملکردهای پایه، عمومی و سنگین را پوشش می دهد. در این راه انداز از تکنیک های کلیدزنی کم مصرف استفاده شده است. همچنین تکنولوژی هیبریدی به کار رفته در آن از موتور و بار متصل به آن محافظت می کند.

یکی از چالش های استفاده از سافت استارتر، تلفات توان تریستورها است. برای غلبه بر این چالش سافت استارتر 3RW50 زیمنس و سایر اعضای این خانواده دارای کنتاکتور داخلی هستند. با رسیدن ولتاژ موتور به مقدار نامی، کنتاکتور وارد عمل شده و تریستورها را بای پس می کند.

خانواده 3RW5 در سه سری مختلف رنج توان 1.5 تا 710 کیلووات را پوشش می دهد. در این خانواده برای هر کاربرد یک سری متفاوت پیشنهاد شده است:

• سافت استارتر 3RW50 زیمنس برای کاربردهای پایه
• سافت استارتر 3RW52 برای کاربردهای عمومی و متوسط
• سافت استارتر 3RW55 برای کاربردهای سنگین و پیشرفته

اعضای این خانواده وجوه مشترک و تفاوت های زیادی دارند.

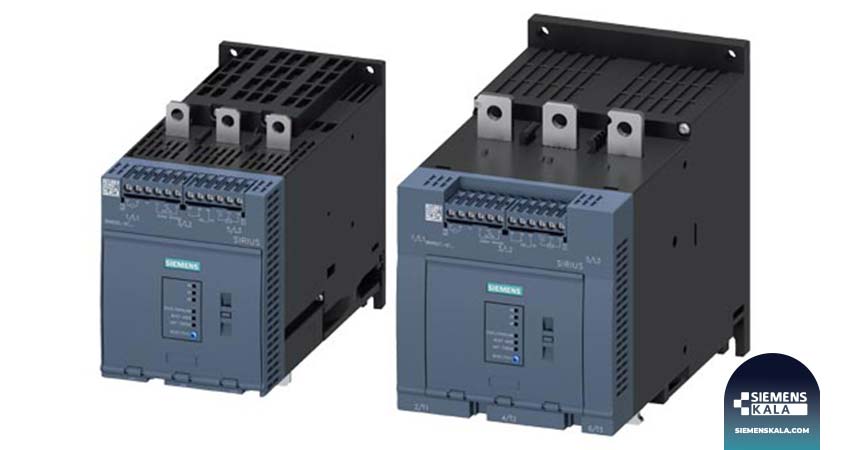

سافت استارتر 3RW50 زیمنس

سری 3RW50 زیمنس قابلیت راه‌اندازی و توقف نرم موتورهای الکتریکی را دارد. این راه انداز نرم برای استفاده در کاربردهای پایه مناسب است. در مستندات فنی زیمنس سری 3RW50 به عنوان ادامه سری 3RW40 معرفی شده است.

این سافت استارترها با امکانات پیشرفته و طراحی اقتصادی، گزینه‌ای مناسب برای کاهش فشار مکانیکی و الکتریکی بر سیستم‌ است. از جمله مشخصات فنی مهم سافت استارتر 3RW50 زیمنس می توان موارد زیر را خاطرنشان کرد:

• رنج توان 1.5 تا 315 کیلووات
• سافت استارتر آنالوگ یا از نوع دو فاز کنترل
• قابلیت راه اندازی و توقف نرم موتور الکتریکی
• محدوده ولتاژ کاری بین 200 تا 690 ولت AC
• فرکانس کاری 50/60 هرتز
• تنظیم پارامترهای عملیاتی سافت استارتر با استفاده از پتانسیومتر
• قابلیت برنامه ریزی و تنظیم با تیا پرتال
• پشتیبانی از ماژول های ارتباطی متنوع PROFINET, PROFIBUS, EtherNet/IP و  Modbusبرای اتصال به پی ال سی
• بهینه سازی توقف پمپ و بار مکانیکی با قابلیت گشتاور نرم
• حفاظت از موتور در برابر اضافه بار
• پشتیبانی از ماژول توسعه HMI برای کنترل از بیرون تابلو

موارد استفاده

سافت استارترها کاربرد گسترده ای در صنایع مختلف دارند. بسته به قابلیت ها و توانمندی سافت استارتر، کاربردهای مختلفی برای آن تعریف می شود. سافت استارتر 3RW50 زیمنس برای کاربردهای زیر یک انتخاب ایده آل است:

• پمپ‌
• فن‌
• کمپرسور
• نوار نقاله
• میکسر

کاربردهای فوق در صنایع آب و فاضلاب، نفت و گاز، صنایع غذایی، و معادن به کمک سافت استارتر 3RW50 زیمنس قابل اجرا است.

خرید سافت استارتر 3RW50 زیمنس

کاربرد گسترده سافت استارتر از یک سو و تنوع محصولات موجود در بازار از سوی دیگر انتخاب گزینه مناسب را با چالش مواجه کرده است. با در نظر گرفتن چند پارامتر عملیاتی مهم در زمان انتخاب سافت استارتر می توان به گزینه مناسب رسید. بدون شک سافت استارتر زیمنس یکی از بهترین برندهای موجود در بازار است.

اما مساله مهم دیگری که باید مورد توجه قرار بگیرد، استفاده از نمونه اصلی و آکبند محصول است. در واقع بهره مندی از عملکرد مطمئن و قابلیت اعتماد سافت استارتر زیمنس در گرو استفاده از نمونه اصلی و آکبند است. در حال حاضر نمایندگی زیمنس در ایران غیرفعال شده است.

اما زیمنس کالا همه محصولات زیمنس را با ضمانت اصالت و آکبند بودن کالا و 18 ماه گارانتی عرضه می کند. همین الان سفارش خرید انواع سافت استارتر 3RW50 زیمنس را ثبت کنید و تمایز در خرید را احساس کنید. زیمنس کالا انتخابی مطمئن با تعهدی به اصالت زیمنس!
