قیمت کنتاکتور زیمنس؛ مشخصات فنی و معیارهای سنجش اصالت

کنتاکتور زیمنس یک انتخاب مطمئن برای اغلب کاربردهای صنعتی است. اما اصالت کالا و انتخاب درست، دو متغیر کلیدی اثرگذار بر عملکرد کنتاکتور است. این خانواده با طراحی دقیقی و طراحی ماژولار مدیریت انواع بار سلفی، اهمی ، خازنی و … را ممکن می کند.

وجود نمونه‌های غیراورجینال یا بازسازی‌شده (Remark) در بازار، فرآیند انتخاب و خرید را با پیچیدگی‌های فنی و بازرگانی همراه کرده است.

هرگونه مغایرت در کیفیت آلیاژ پلاتین‌، ساختار مکانیکی هسته یا مشخصات الکتریکی بوبین، نرخ استهلاک کنتاکتور را افزایش و پایداری کل مدار فرمان و تجهیزات پایین‌دست را کاهش می‌دهد. به همین دلیل، اطمینان از اصالت کالا و انتخاب درست، اولین و مهم‌ترین گام در تضمین ایمنی تابلو برق است.

زیمنس کالا به عنوان مرجع تخصصی تامین محصولات زیمنس، فرآیند خرید کنتاکتور زیمنس را بر پایه سه اصل فنی و بازرگانی استوار کرده است:

• کالای اورجینال: همه محصولات زیمنس کالا با ضمانت اصالت و آکبند بودن عرضه می شود.
• تامین و فروش: با توجه به تنوع بالای محصولات زیمنس، کدهای پرکاربرد در انبار ما موجود است. علاوه براین امکان تامین محصولات سفارشی و واردات اختصاصی را نیز فراهم کرده ایم.
• مشاوره فنی: انتخاب درست تجهیزات به اندازه اصالت و کیفیت آن ها بر عملکرد سیستم تاثیرگذار است. مشاوران فنی زیمنس کالا در فرآیند انتخاب و جایگزینی تجهیزات قدیمی به شما کمک می کنند.

لیست قطعات یا کد فنی مورد نظرتان را برای ما ارسال کنید (ایتا/واتس‌اپ)، پیش فاکتور شما به سرعت صادر می شود. در صورت نیاز به مشاوره فنی با ما تماس بگیرید.

قیمت کنتاکتور زیمنس از دیدگاه فنی و بازرگانی

مبنای مقایسه دقیق قیمت بین دو تامین‌کننده و سنجش ارزش خرید کنتاکتور زیمنس، به سه فاکتور بحرانی و ساختاری وابسته است

کنتاکتور زیمنس اصلی یا تقلبی؟

استقبال گسترده صنایع از محصولات زیمنس، سبب ورود نمونه‌های تقلبی به بازار شده است. کیفیت پلاتین‌ کنتاکتور، آلیاژ هسته مغناطیسی و دقت بالای خط تولید، از جمله تفاوت های اساسی کنتاکتور اصلی زیمنس با نمونه های تقلبی است که با قیمت به مراتب پایین تر عرضه می شوند.

کالای آکبند یا بازسازی‌شده (Remark)

یکی از چالش‌های جدی بازار ایران، فروش کالاهای استوک یا بازسازی‌شده به جای کالای نو است. این تجهیزات عموماً از اورهال خطوط تولید قدیمی در خارج از کشور جمع‌آوری می‌شوند.

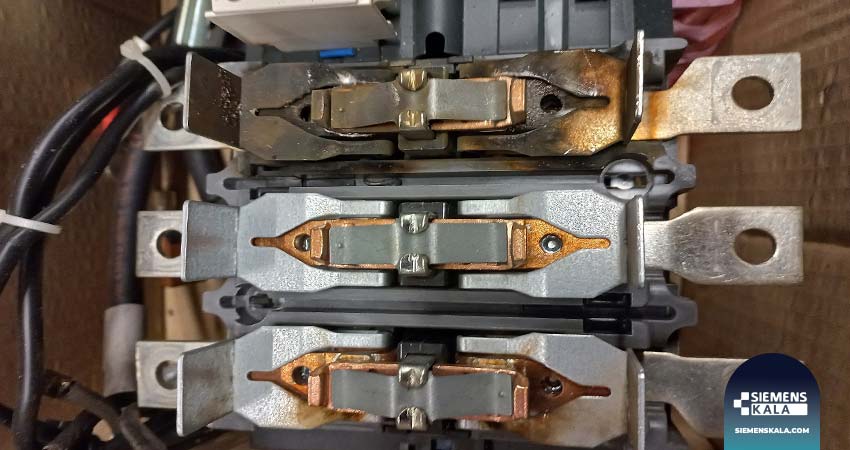

عمر مفید پلاتین و بوبین کنتاکتور استوک به شدت کاهش یافته است. این موضوع در ظاهر کنتاکتور و حتی پس از تست های کوتاه مدت نیز شاید قابل تشخیص نباشد.

تمام محصولات عرضه شده در زیمنس کالا، با ضمانت کتبی اصالت و آکبند بودن تحویل مشتری می‌شوند.

سایز فریم (Frame Size)

دو کنتاکتور زیمنس با آمپراژ و مشخصات فنی تقریبا یکسان، ممکن است ابعاد و فریم متفاوتی داشته باشند (در برخی جریان ها). تفاوت ابعاد یا سایز فریم، عامل اصلی اختلاف قیمت کنتاکتورها در یک جریان مشخص است.

زیمنس کنتاکتورهای خود را در فریم‌های فیزیکی مشخص (از S00 تا (S12 عرضه می‌کند. هرچه فریم فیزیکی بزرگ‌تر باشد، حجم آلیاژ نقره کنتاکت‌ها و ابعاد محفظه جرقه‌گیر بزرگ‌تر، و در نتیجه قیمت نهایی کنتاکتور افزایش می‌یابد.

کاهش هزینه‌ مونتاژ با تجهیزات مکمل کنتاکتور زیمنس

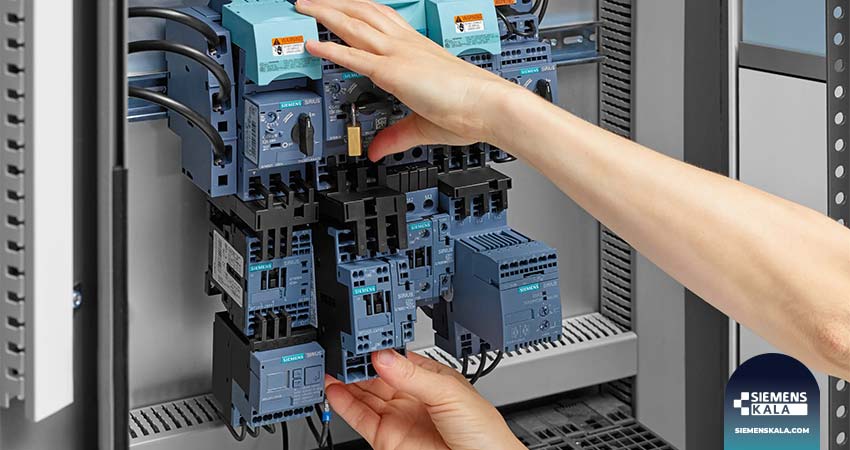

طراحی ماژولار خانواده SIRIUS، سیم‌کشی سنتی تابلو برق را به اتصال مکانیکی تغییر داده است. سازگاری بومی (Native) کنتاکتور با سایر تجهیزات فشار ضعیف زیمنس، سبب افزایش ایمنی و کاهش هزینه شده است.

• کاهش احتمال خطای انسانی و سستی اتصال:

 اتصال کنتاکتور به کلید حرارتی یا بیمتال در سیم کشی سنتی نیازمند فرم‌دهی سیم، پرس سرسیم و سفت کردن پیچ ها است. خطای انسانی در انجام هر مرحله و یا انتخاب سایز سیم نامناسب، منجر به پدیده داغ‌شدن ترمینال (Hotspot)، ذوب شدن بدنه و در نهایت آتش‌سوزی تابلو می‌شود.

زیمنس با طراحی رابط‌های استاندارد فابریک، سیم‌کشی بین‌قطعه‌ای و احتمال خطای انسانی را به میزان چشمگیری کاهش داده است.

• کاهش حجم تابلو و داکت‌کشی:

چفت شدن مستقیم و عمودی قطعات روی یکدیگر، فضای مرده بین تجهیزات و نیاز به داکت‌های عریض افقی را کاهش می دهد. کاهش ابعاد فیزیکی، هزینه نهایی ساخت سلول تابلو برق را نیز کاهش می‌دهد.

• هماهنگی کامل حفاظتی:

منحنی قطع تجهیزات حفاظتی زیمنس با مشخصات حرارتی و جریان نامی کنتاکتورهای متناظر کالیبره شده است. این سازگاری سبب شده در صورت وقوع اتصال کوتاه، کلید حفاظتی قبل از آسیب دیدن و جوش خوردن پلاتین‌های کنتاکتور، مدار را قطع کند.

زنجیره مکمل و ماژولار زیمنس در یک نگاه

مدارهای الکتریکی در کاربردها و صنایع مختلف، الزامات حفاظتی متفاوتی دارند. تنوع تجهیزات حفاظتی عرضه شده نیز ناشی از همین حقیقت است. به عنوان مثال کلید اتوماتیک زیمنس یک انتخاب عالی برای حفاظت از فیدر و ورودی خط است.

در صورت راه اندازی موتور با کنتاکتور، برای حفاظت آن به تجهیزات اختصاصی نیاز است. بیمتال و کلید حرارتی به راحتی با کنتاکتور زیمنس کوپل شده و ایمنی مدار را تضمین می کنند:

• کلید حرارتی زیمنس: اتصال مستقیم به بالای کنتاکتور از طریق رابط مکانیکی (Link Module) امکان ساخت راه انداز موتور (Motor Starter) یکپارچه، بدون نیاز به سیم‌کشی را فراهم می کند.

• رله بیمتال زیمنس: نصب بدون واسطه زیر ترمینال خروجی کنتاکتور بر اساس ابعاد فریم فیزیکی و تضمین حفاظت حرارتی دقیق در برابر اضافه بار.

تنوع کنتاکتور زیمنس؛ هر نیاز یک راهکار اختصاصی

کنتاکتورها کاربرد گسترده ای در صنعت دارند و برای راه اندازی بارهای مختلف به کار می روند. زیمنس به منظور پوشش همه نیاز صنایع، انواع مختلفی از کنتاکتور را تولید کرده است. هر سناریوی طراحی تابلو برق، یک محصول اختصاصی دارد:

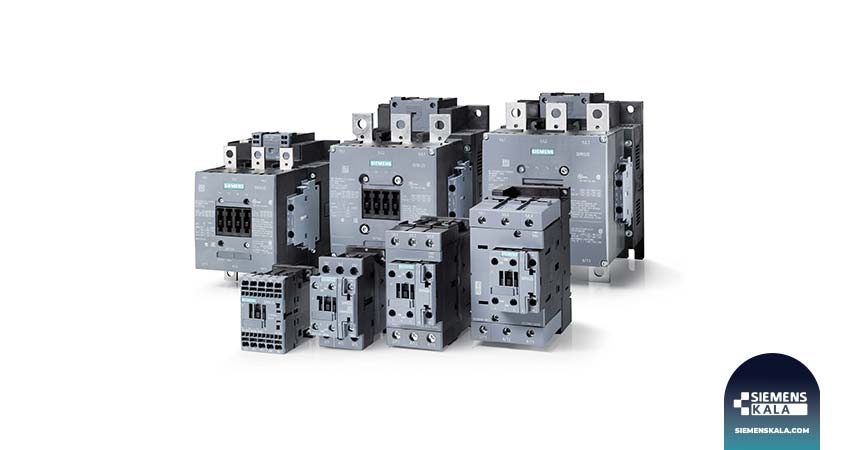

• کنتاکتور قدرت زیمنس سری3RT  : برای راه‌اندازی الکتروموتور و سایر بارهای صنعتی، از کنتاکتور قدرت استفاده می شود. سری 3RT20 تا توان 55 کیلووات را پوشش می دهد.
  سری 3RT10 برای بارهای سنگین و توان های بیشتر طراحی شده است. رنج توان این سری از 55 تا 250 کیلووات است. برخی توان ها به منظور تطبیق بهتر با تابلو برق و سایر تجهیزات، در دو فریم سایز مختلف عرضه می شوند

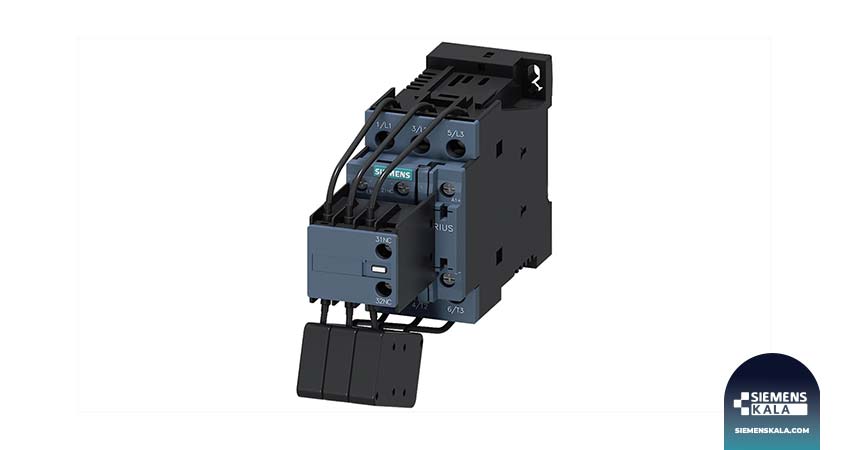

• کنتاکتورهای خازنی زیمنس: بانک خازنی رفتار بسیار متفاوتی در لحظه شروع به کار دارد. راه اندازی این بارها به کمک کنتاکتور خازنی انجام می شود.
  این کنتاکتور با بهره‌گیری از مقاومت‌های پیش‌شارژ  (Pre-charging Resistors)، جریان هجومی شدید لحظه وصل خازن را مهار کرده و مانع از خال زدن و ذوب شدن پلاتین‌ها می‌شوند. کنتاکتورخازنی زیمنس با کد فنی 3RT26 نام گذاری می شود.


• کنتاکتور فرمان:  این سری مخصوص انتقال سیگنال و اجرای منطق‌های پیچیده مدار فرمان است. کنتاکتور زیمنس سری 3RH از این نوع است.

کنتاکتور فرمان فاقد تیغه‌های ضخیم قدرت است و در عوض، تعداد بیشتری کنتاکت کمکی (باز و بسته) با قابلیت اطمینان بالا جهت اتصال به سیستم‌های کنترلی دارد

برای تطابق کامل با خروجی سیستم‌های اتوماسیون، کنتاکتورهای زیمنس با ولتاژهای بوبین متنوع فعال می شوند. رنج ولتاژ بوبین از 24 ولت تا 230 ولت متغیر است. همچنین سیستم ولتاژی AC, DC یا AC/DC است.

پلاک‌خوانی کنتاکتور زیمنس

زیمنس تمامی مشخصات کلیدی سخت‌افزاری و الکترونیکی محصولات را در قالب یک کد فنی ۱۲ یا ۱۶ کاراکتری به نام Article Number روی پلاک بدنه درج می‌کند. درک ساختار کاراکترها پلاک خوانی کنتاکتور را تسهیل می کند.

جدول زیر نمایی از این کاراکترها را نشان می دهد:

تشریح پارامترهای کد فنی

پارامترهای کد فنی کنتاکتور زیمنس به صورت زیر تفسیر می شوند:

• نوع کنتاکتور (Device Type): نشان دهنده تعداد پل کنتاکتور است.
• سایز کنتاکتور (Size of Contactor): ابعاد کنتاکتور زیمنس را نشان می دهد که از S00 تا S12 متغیر است.
• توان نامی متناسب با سایز (Rating Dependent on Size): این عدد نشان دهنده توان عملیاتی کنتاکتور است. این عدد در سایزهای مختلف بیانگر توان متفاوتی است.
• نوع اتصال الکتریکی (Type of Electrical Connection): ترمینال های کنتاکتور استانداردهای مختلفی دارند. این کاراکتر حالت های مختلف ترمینال را نشان می دهد. برخی از نمونه های کنتاکتور زیمنس با ترمینال های مختلف عرضه می شوند.
• سیستم ولتاژی بوبین (Solenoid Coil Circuit): ولتاژ بوبین نمونه های مختلف کنتاکتور متفاوت است. این تفاوت در سطح و سیستم ولتاژی است. Solenoid coil circuit نشان دهنده سیستم ولتاژی بوبین کنتاکتور است.
• ولتاژ نامی بوبین (Rated Control Supply Voltage): سطح ولتاژ مورد استفاده برای فعالسازی بوبین کنتاکتور با دو پارامتر در این بخش مشخص می شود.
• کنتاکت‌های کمکی (Auxiliary Switches): کنتاکتور علاوه بر تیغه اصلی، تعدادی تیغه کمکی دارد. تعداد و نوع تیغه های کمکی با این کاراکتر در کد فنی مشخص می شود. این کاراکتر در انواع مختلف کنتاکتور مفاهیم متفاوتی دارد.
• کدهای سفارشی (Special Version): برخی کنتاکتورها برای کاربردی خاص طراحی شده اند. این موضوع با 4 کاراکتر اضافی کد فنی کنتاکتور زیمنس تعریف می شود.

مثال واقعی:

کنتاکتور زیمنس با کد فنی 3RT2045-1AP00 یعنی:

• کنتاکتور قدرت ۳ پل
• فریم سایز S3
• توان ۳۷ کیلووات
• ترمینال پیچی
• بوبین استاندارد AC با ولتاژ ۲۳۰ ولت
• دارای دو کنتاکت کمکی 1NO+1NC
