5 تفاوت کلید مینیاتوری و کلید اتوماتیک؛ راهنمای مهندسی بریکر

حفاظت الکتریکی در تابلوهای توزیع و مدار فشار ضعیف بر عهده بریکرها است. این تجهیزات جریان‌ غیرعادی ناشی از اضافه بار، خطای اتصال کوتاه و … را قبل از آسیب به کابل‌ها، باسبارها و مصرف‌کننده‌ها قطع می کنند.

کلید مینیاتوری (MCB) و کلید اتوماتیک(MCCB)  از جمله بریکرهای پرکاربرد صنعتی هستند. این بریکرها با وجود اشتراک در مبانی قطع اضافه جریان، از منظر استاندارد آزمون، قدرت قطع نهایی، رفتار حرارتی و قابلیت‌های هماهنگی حفاظتی در دو رده مهندسی کاملاً متمایز قرار می‌گیرند.

در ادامه به بررسی تخصصی 5 تفاوت کلید مینیاتوری و کلید اتوماتیک خواهیم پرداخت. با هم همراه باشید.

کلید مینیاتوری (MCB) چیست و چگونه از مدار حفاظت می‌کند؟

کلید مینیاتوری (Miniature Circuit Breaker) بر اساس استاندارد IEC/EN 60898-1 برای حفاظت مدارهای انتهای خط در برابر خطای اضافه بار و اتصال کوتاه طراحی می‌شود. مکانیزم عملکرد داخلی این بریکر بر دو پایه فیزیکی استوار است:

• تیغه دوفلزی (بی‌متال) با نرخ انبساط حرارتی ناهمسان که در مواجهه با اضافه جریان‌های تداومی خم شده و ضامن رهایی مکانیکی را تحریک می‌کند
• بوبین مغناطیسی با سیم‌پیچ مسی متراکم که در لحظه بروز اتصال کوتاه، هسته متحرک (Plunger) را در زمان چند میلی‌ثانیه به سمت اهرم تریپ پرتاب می‌نماید.

محفظه جرقه گیر این بریکر از صفحات فلزی متعدد (Arc Chute De-ion Plates) تشکیل شده است. قوس الکتریکی حاصل از جدایش کنتاکت‌ها توسط جرقه گیر جذب می شود. سپس بخش‌ بخش شده و خنک می شود.

جزئیات بیشتر در مورد ساختار و عملکرد MCB را در مقاله کلید مینیاتوری چیست ببینید

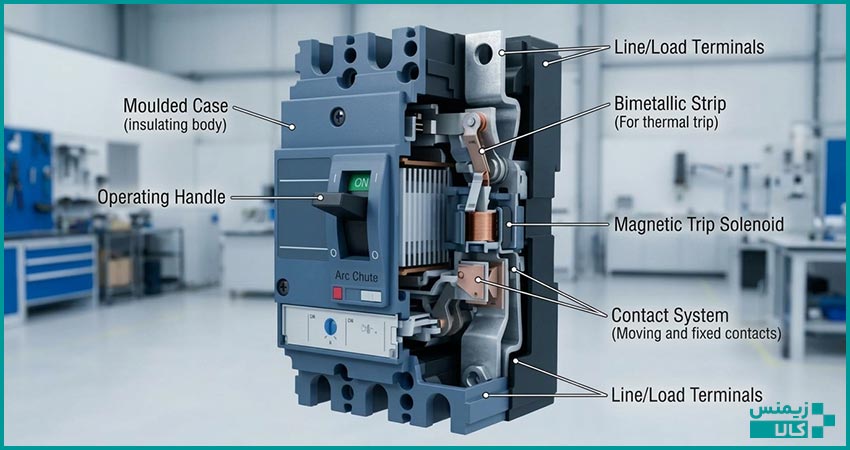

کلید اتوماتیک (MCCB) چیست و در چه مدارهایی به کار می‌رود؟

کلید اتوماتیک کامپکت (Molded Case Circuit Breaker) یک بریکر صنعتی است که بر اساس الزامات سخت‌گیرانه استاندارد IEC/EN 60947-2 برای سوئیچینگ، ایزولاسیون و حفاظت از فیدرهای پرقدرت تا جریان‌های بیش از ۱۶۰۰ آمپر ساخته می‌شود.

پوسته خارجی این کلیدها از رزین‌های ترموست تقویت ‌شده با الیاف شیشه قالب‌گیری می‌شود تا خاصیت دی‌الکتریک و مقاومت مکانیکی خود را در برابر فشارهای ضربه‌ای شدید ناشی از گازهای داغ قوس و تنش‌های الکترودینامیکی اتصال کوتاه حفظ کند.

مکانیزم قطع سریع کلید اتوماتیک به فناوری جدایش کنتاکت‌های چرخشی دوگانه (Rotary Double Break)  یا پیستون‌های دمش مغناطیسی مجهز است. این مکانیزم با افزایش شتاب انتقال قوس الکتریکی به صفحات جرقه‌گیر، اتلاف انرژی مدار را کاهش می دهد.

در مقاله تخصصی کلید اتوماتیک چیست و چه کاربردهایی دارد؟ به بررسی بیشتر این بریکرها پرداخته ایم.

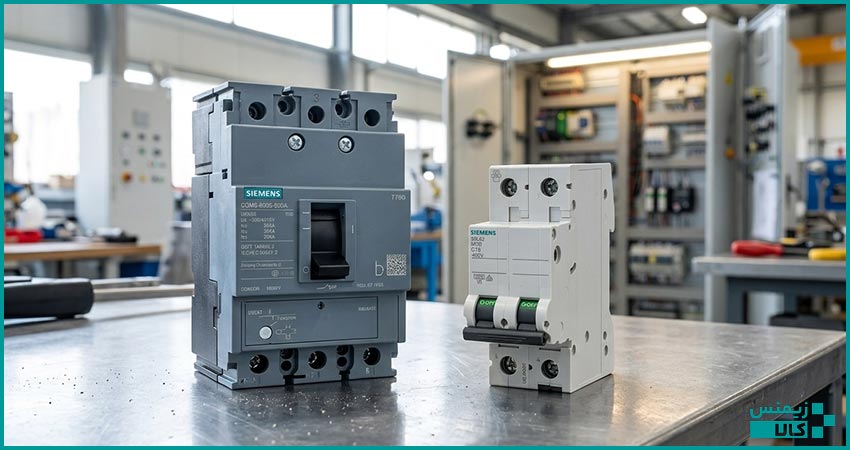

شباهت‌های MCB و MCCB

قبل از پرداختن به تفاوت کلید مینیاتوری و کلید اتوماتیک، بررسی شباهت آن ها ضروری است. کلیدهای  MCB  و MCCB در پیاده‌سازی حفاظت پایدار خطوط توزیع عملکرد یکسانی دارند:

• الگوی حفاظت اضافه جریان ترکیبی: هر دو بریکر قادر به تشخیص خطای اتصال کوتاه و اضافه جریان هستند.
• ایزولاسیون ایمن با کنتاکت مثبت: هر دو بریکر در وضعیت قطع مکانیکی، جدایش فیزیکی تیغه‌ها را مطابق با استانداردهای آزمون تست عایقی و ضربه پالس ولتاژ تضمین می‌کنند.
• قابلیت بازیابی بدون افت مشخصه عملکردی: بر خلاف فیوز ذوب ‌شونده، MCB و MCCB پس از پاک‌سازی خطای الکتریکی نیازی به تعویض قطعه یدکی نداشته و با جابه‌جایی اهرم محرک، مجدداً وارد مدار بهره‌برداری می‌شوند.

5 تفاوت‌ کلید مینیاتوری و کلید اتوماتیک

عدم تفکیک مهندسیMCB  و MCCB در تابلو برق، ریسک‌های فاجعه‌باری نظیر انفجار، قطعی سراسری خطوط تولید و ابطال تاییدیه‌های استاندارد را به همراه دارد. انتخاب بریکر مناسب؛ تضمین‌کننده پایداری و ایمنی کل زیرساخت توزیع انرژی است.

توجه به تفاوت‌ کلید مینیاتوری و کلید اتوماتیک در طراحی و بهره‌برداری تابلو به دلایل زیر مهم است:

• مهار حوادث حرارتی و آرک فلش (ایمنی جانی و تجهیزاتی)
• تضمین استمرار سرویس‌دهی از طریق سلکتیویتی  (Selectivity)
• انطباق قانونی با استانداردهای بازرسی و بیمه تاسیسات
• بهینه‌سازی اقتصادی و جلوگیری از خطای  Over-Engineering

شناخت دقیق تفاوت بریکرها به مهندس طراح اجازه می‌دهد تعادل فنی و مالی تابلو را در بالاترین بهره‌وری حفظ کند.

کالیبراسیون، ابعاد فیزیکی و دِریتینگ حرارتی

کلید مینیاتوری بر پایه استاندارد IEC/EN 60898-1 برای در دمای مبنای30 درجه سانتیگراد کالیبره می‌شود؛ در حالی که مرجع کالیبراسیون صنعتی کلید اتوماتیک مطابق با IEC/EN 60947-2 دمای 40 یا 50 درجه سانتیگراد است.

ابعاد کلید مینیاتوری بر مبنای ماژول دین ریل (عرض استاندارد ۱۸ میلی‌متر برای هر قطب) تثبیت شده است. هنگامی که این بریکرها در فضای بسته و متراکم تابلو در مجاورت یکدیگر قرار می‌گیرند، اثرات متقابل حرارتی نوار بی‌متال باعث تریپ ناخواسته می‌شود.

برای جلوگیری از این خطا، جریان بارگذاری مجاز MCB بر اساس رابطه مهندسی زیر تصحیح می‌گردد:

در این فرمول:

•  In’ جریان مجاز بهره‌برداری در داخل تابلو،
•  In جریان نامی اسمی بریکر،
•  kT ضریب تصحیح دمای محیط محفظه نسبت به دمای مبنا   (30 درجه سانتیگراد)،
•  kN ضریب مجاورت ناشی از چیدمان فشرده پل‌های همجوار بر روی ریل مینیاتوری است.

به عنوان نمونه، اگر ۵ کلید مینیاتوری 16A در کنار یکدیگر در تابلویی با دمای داخلی 50 درجه سانتیگراد چیده شوند، با اعمال ضرایب  kT = 0.89 و kN = 0.75، حداکثر جریان پیوسته بدون تریپ کلید به 11.2 آمپر تنزل می‌یابد.

در سوی مقابل، فریم‌های مدرن کلید اتوماتیک صنعتی نظیرکلید اتوماتیک 3VM  زیمنس در رنج‌های تا  100A  ابعادی کاملاً بهینه دارند، اما به واسطه محفظه جرقه‌گیر عریض، شینه‌بندی مستقیم و کالیبراسیون در 40 درجه سانتیگراد دچار افت ظرفیت حرارتی ناگهانی در شرایط تابلویی نمی‌شوند.

برای تحلیل بیشتر جزئیات پلاک و منحنی‌های مشخصه انواع تیپ‌های مینیاتوری، برگه کلید مینیاتوری زیمنس را ببینید.

تفاوت کلید مینیاتوری و کلید اتوماتیک در قابلیت‌های تریپ‌یونیت

منحنی قطع کلید مینیاتوری از پیش تعیین‌شده و غیرقابل تغییر است، اما اغلب نمونه های کلید اتوماتیک از تریپ‌یونیت‌ حرارتی-مغناطیسی قابل تنظیم (TMTU) و واحدهای پردازش الکترونیکی (ETU) بهره می‌برد.

کلید مینیاتوری بر اساس منحنی‌های ثابت کلاسB ، کلاس C ،کلاس D و … طراحی می شود. در نقطه مقابل کلید اتوماتیک با تریپ یونیت حرارتی مغناطیسی امکان تنظیم استانه خطا را فراهم می کند. آستانه اضافه بار (Ir) کلید اتوماتیک در محدوده 0.75 تا یک برابر In و آستانه مغناطیسی (Ii) در رنج 5 تا 10 برابر جریان نامی قابل تنظیم است. لازم به ذکر است کلید اتوماتیک ثابت این قابلیت را ندارد!

در مدل‌های پیشرفته تر، تریپ یونیت کلید اتوماتیک از نوع الکترونیکی است. این واحدها در توابع چهارگانه LSIG به شرح زیر قابل برنامه‌ریزی است:

• حفاظت اضافه بار تاخیری (L – Long-time): کنترل دقیق جریان نامی پیوسته با امکان انتخاب شیب زمانی معکوس جهت تطابق حرارتی کامل با هادی کابل.
• حفاظت اتصال کوتاه تاخیری کوتاه (S – Short-time): قابلیت تاخیر زمانی پله‌ای از چند ده تا چند صد میلی‌ثانیه جهت دستیابی به هماهنگی انتخابی زمانی (Time Selectivity) با بریکرهای پایین‌دست.
• حفاظت اتصال کوتاه آنی (I – Instantaneous): قطع بدون تاخیر زمانی خطاهای سنگین کم‌امپدانس با هدف به حداقل رساندن تنش‌های الکترومغناطیسی در شینه‌ها.
• حفاظت خطای زمین (G – Ground fault): رصد مداوم جریان باقی‌مانده فازها و نول برای پاک‌سازی خطای زمین با امپدانس بالا که توسط سنسورهای فاز قابل شناسایی نیست.

 قدرت قطع اتصال کوتاه و اصول هماهنگی حفاظتی

سومین تفاوت کلید مینیاتوری و کلید اتوماتیک در قدرت قطع آن هاست. ظرفیت قطع نهایی کلید اتوماتیک به مراتب بالاتر از MCB است. علاوه بر این نسبت قدرت قطع سرویس به نهایی Ics/Icu در MCCB بسیار بهینه‌تر است.
مطابق استاندارد  IEC 60947-2، مفهوم قدرت قطع در دو سطح تعریف می‌شود:

ظرفیت شکست نهایی (Icu): حداکثر جریانی که کلید بدون تخریب حاد باز می‌کند، اما پس از رفع خطا نیاز به سرویس و بررسی عملکرد دارد.

ظرفیت شکست بهره‌برداری (Ics): درصدی از Icu (معمولاً ۵۰٪ تا ۱۰۰٪) که کلید پس از قطع اتصال کوتاه، فوراً آماده بهره‌برداری مجدد است.

بر مبنای استاندارد IEC 60898-1، قدرت قطع نامی MCB در مصارف عمومی 6 تا 10 کیلوآمپر و حداکثر 15 کیلوآمپر است. در آزمون کارگاهی، نسبت Ics (ظرفیت قطعی که کلید پس از تجربه آن بدون افت مشخصه عایقی به کار ادامه می‌دهد) معمولاً بین 50 تا 75 درصد  Icu تثبیت می‌شود.

قدرت قطع نهایی (Icu) کلیدهای اتوماتیک مطابق استاندارد  IEC 60947-2 در فواصل بین 25 تا بیش از100 کیلوآمپر تست می‌شود. در بریکرهای باکیفیت صنعتی، نسبت Ics = 100%Icu حاصل می‌گردد.

این تفاوت اساسی، دو رویکرد محاسباتی را در تابلوهای توزیع امکانپذیر می کند:

کسکیدینگ یا حفاظت پشتیبان (Cascading / Back-up Protection)

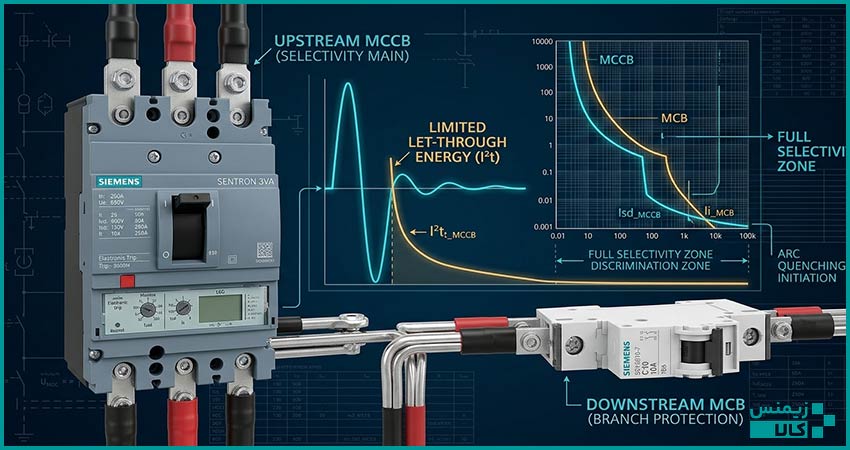

کلید اتوماتیک بالادست با بهره‌گیری از خاصیت محدودکنندگی جریان (Current Limitation)، دامنه جریان پیک اتصال کوتاه (Ipeak) و انتگرال انرژی عبوری (I^2t) را محدود می‌کند.

این رفتار امکان استفاده از کلیدهای مینیاتوری با قدرت قطع اسمی پایین‌تر از جریان اتصال کوتاه احتمالی نقطه نصب (PSCC) در مدارات خروجی پایین‌دست را فراهم می کند و هزینه تابلو را کاهش می دهد.

سلکتیویتی کامل  (Total Discrimination)

در این هماهنگی، تریپ‌یونیت کلید اتوماتیک ورودی، روی یک پله تاخیر زمانی تعمدی (tsd) تنظیم می‌شود. از آنجا که کلید مینیاتوری فیدر فرعی به دلیل انرژی عبوری کمتر، اتصال کوتاه را ظرف چند میلی‌ثانیه قطع می‌کند، کلید اصلی در مدار باقی مانده و تریپ نمی‌خورد. در نتیجه، هنگام بروز خطا، صرفاً مدار آسیب‌دیده جدا شده و برق اصلی و سایر فیدرهای حیاتی تابلو کاملاً پایدار می‌ماند.

تجهیزات جانبی و افزایش قابلیت ها

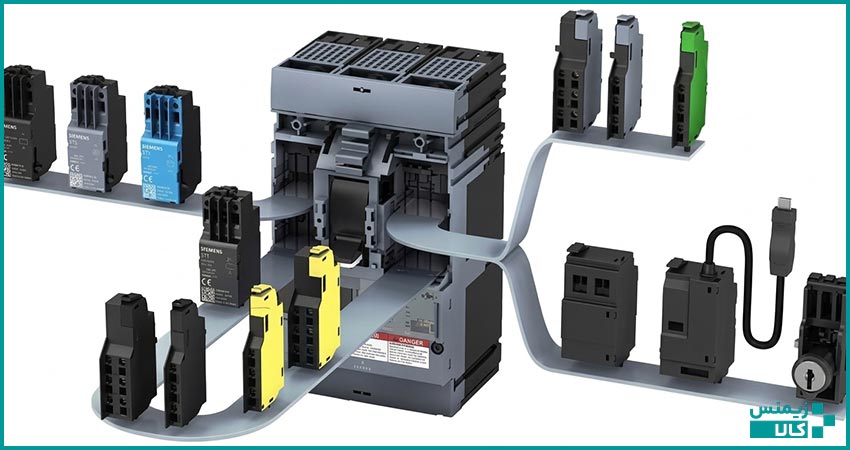

طراحی کلید اتوماتیک امکان نصب مکانیزم‌ موتوری و تجهیزات جانبی مرتبط با اتوماسیون را فراهم می‌کند؛ امکانی که در MCB وجود ندارد.

تجهیزات جانبی کلید مینیاتوری تنها شامل کنتاکت‌های کمکی (Auxiliary)، رله اضافه یا افت ولتاژ (UVR) و رله شنت تریپ (Shunt Trip) است. این تجهیزات صرفاً توانایی قطع اضطراری بریکر را دارند و وصل مجدد آن حتماً نیازمند حضور تکنسین است.

اما تجهیزات جانبی کلید اتوماتیک قابلیت های متفاوتی ارائه می کنند. با نصب موتور روی کلید اتوماتیک (Motor Operator) ، می توان فرمان‌های بستن (ON)، باز کردن (OFF) و ریست مکانیکی پس از تریپ را مستقیماً از طریق خروجیPLC  یا سیستم مانیتورینگ اجرا کرد.

مانیتورینگ و شبکه‌های صنعتی

آخرین تفاوت کلید مینیاتوری و کلید اتوماتیک در امکان اتصال به شبکه های صنعتی است. برخی از نمونه های تریپ‌یونیت‌های الکترونیکی کلید اتوماتیک امکان ارسال داده‌ از طریق درگاه‌های ارتباطی استاندارد را دارند.

کلید مینیاتوری به عنوان یک قطعه مکانیکی صرف، فاقد هرگونه درگاه مخابره داده است. ETU به منزله یک تحلیل‌گر شبکه کامل عمل کرده و متغیرهای عملیاتی شامل جریان فازها و هادی خنثی، ولتاژهای خطی، توان اکتیو و راکتیو، ضریب توان، اعوجاج هارمونیکی کل (THD) و آرشیو زمان‌بندی‌شده خطاها را روی بسترهای Modbus RTU/TCP و Profinet به سامانه‌های اسکادا و سیستم‌های پایش وضعیت ارسال می‌نماید.

چک ‌لیست ۳‌ مرحله‌ای انتخاب بین MCB و MCCB

پس از بررسی شباهت و تفاوت های کلید مینیاتوری و کلید اتوماتیک می توانیم انتخاب بهتری داشته باشیم. در رنج جریان نامی 40 تا 100 آمپر، انتخاب بین کلید مینیاتوری و کلید اتوماتیک باید بر اساس سه گام فنی- اقتصادی زیر نهایی شود:

1. ارزیابی سطح اتصال کوتاه اتصال (PSCC)
   اگر جریان اتصال کوتاه نقطه نصب تابلو از10 کیلوآمپر تجاوز کند، استفاده از کلید اتوماتیک الزام قطعی است؛ مگر آنکه بهره‌گیری از جدول کسکیدینگ رسمی سازنده بریکر بالادست، استفاده از مینیاتوری را به عنوان پشتیبان مجاز بداند.
2. بررسی قابلیت های حفاظتی مورد نیاز
   کلید مینیاتوری تنها قادر به تشخیص خطاهای اضافه بار و اتصال کوتاه است. در صورتی که نیاز به حفاظت پیشرفته تری دارید، استفاده از کلید اتوماتیک الزامی است.
3. تحلیل پروفایل حرارتی و جریان هجومی بار
   اگر بار خروجی شامل الکتروموتورهای قفس سنجابی با جریان راه‌اندازی سنگین (6 تا 8 برابر جریان نامی) باشد یا دمای محفظه تابلو از مرز 40 درجه سانتیگراد عبور کند، قابلیت تنظیم کلید اتوماتیک مانع از خطاهای ناشی از خستگی بی‌متال و توقف ناخواسته خط تولید می‌گردد.

ماتریس جامع مقایسه شاخص‌های فنی MCB و MCCB

جدول زیر پارامترهای کلیدی، الزامات استانداردی و تفاوت کلید مینیاتوری و کلید اتوماتیک را بر اساس استانداردهای بین‌المللی خلاصه کرده است:

جمع‌بندی مهندسی و الزامات خرید بریکر

انتخاب صحیح بریکر از بین کلید مینیاتوری و کلید اتوماتیک به معنای ایجاد تعادل بین پایداری حفاظتی و توجیه اقتصادی تجهیزات تابلو برق صنعتی است. کلید مینیاتوری با هزینه کم و ابعاد فشرده، بهترین راهکار برای فیدرهای نهایی کم‌توان با سطوح اتصال کوتاه محدود است؛ در حالی که کلید اتوماتیک با ظرفیت قطع بالا، مشخصه تنظیمی چندگانه، قابلیت کسکیدینگ و اتصال به محرک‌های اتوماسیون، پایداری بدون وقفه سیستم‌های توزیع اصلی را تضمین می‌نماید.
