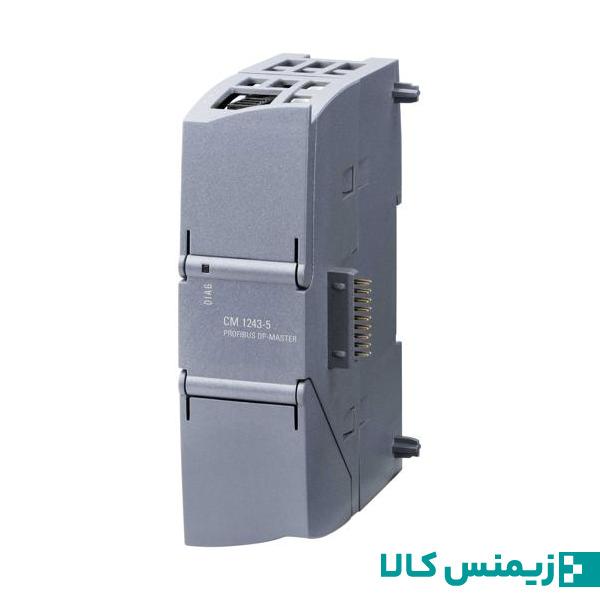

ماژول شبکه master DP پی ال سی 1200، کد فنی 6GK7243-5DX30-0XE0

ماژول شبکه master DP پی ال سی 1200 از جمله ماژول های ویژه این پی ال سی است. پی ال سی 1200 زیمنس کاربرد گسترده ای در پروژه های کوچک تا متوسط اتوماسیون دارد. صنایعی که به دنبال راه حل های کنترلی و اتوماسیون کارآمد هستند، روی قابلیت ها و مزایای S7 - 1200 زیمنس حساب ویژه باز می کنند.

به منظور اجرای صحیح فرآیندهای اتوماسیون، ارتباط بین پی ال سی و سایر بخش های سیستم ضروری است. پروتکل های ارتباطی پی ال سی 1200 تنوع بالایی دارند. اما گاهی اوقات لازم است برای توسعه قابلیت های ارتباطی از انواع ماژول 1200 استفاده کنید.

ماژول شبکه master DP پی ال سی 1200 قابلیت اتصال به شبکه پروفی باس DP به عنوان نود master را فراهم می کند. جهت اتصال به عنوان نود SLAVE از ماژول شبکه پروفی باس DP پی ال سی 1200 استفاده می شود. این ماژول ها در سمت چپ پی ال سی نصب می شوند. با بررسی بیشتر این ماژول ارتباطی همراه من باشید.

مقدمه ای بر پی ال سی S7- 1200

طراحی ماژولار، انعطاف پذیری بالا و سهولت پیکره بندی و راه اندازی از جمله مهمترین دلایل محبوبیت این خانواده پی ال سی زیمنس است. این کنترل کننده صنعتی قابلیت های ویژه ای دارد. از جمله قابلیت های S7 – 1200 زیمنس می توان به موارد زیر اشاره کرد:

• عملکرد و قدرت پردازش بالا
• مقیاس پذیری و طراحی ماژولار
• پیکربندی و نگهداری ساده
• ادغام ساده با سایر اجزای اتوماسیون
• ارتباط با پروتکل های ارتباطی مختلف
• ادغام یکپارچه با اکوسیستم زیمنس

پی ال سی 1200زیمنس در صنایع مختلف کاربرد دارد. کنترل و نظارت بر وظایف پیچیده اتوماسیون، مانند کنترل ماشین، خط تولید، فرآیند و جمع آوری داده ها از جمله وظایفی است که این کنترل کننده به خوبی از پس انجام آن ها بر می آید. از جمله کاربردهای پی ال سی 1200 در صنایع مختلف می توان به موارد زیر اشاره کرد.

• صنعت تولید
• خودکارسازی فرآیندها
• بخش انرژی
• جابجایی مواد و لجستیک
• مدیریت آب و فاضلاب

ماژول های ارتباطی   PLC 1200

ماژول پردازنده پی ال سی شامل حافظه (برنامه و داده) و تعدادی ورودی و خروجی است که نیازهای حداقلی را برآورده می کنند. همچنین یک پورت ارتباطی بر روی این ماژول در نظر گرفته می شود. برای پردازنده  PLC 1200  یک رابط اترنت داخلی (PROFINET) به صورت پیشفرض در نظر گرفته شده است. این در حالی است که لوگو 8 زیمنس از یک پورت اترنت بهره می برد.
برای دسترسی به سایر شبکه های ارتباطی نیاز به استفاده از ماژول های ارتباطی PLC 1200 زیمنس داریم. هر پروتکل ارتباطی متشکل از دو بخش زیرساخت ارتباطی و استاندارد انتقال داده است. ماژول شبکه master DP پی ال سی 1200 جهت اتصال پی ال سی  به شبکه پروفی باس مورد استفاده قرار می گیرد.

نودهای مختلف در شبکه پروفی باس به دو گروه MASTER یا کنترل کننده و SLAVE یا انجام دهنده تقسیم می شوند. در این ساختار نود MASTER وظیفه مدیریت انتقال داده را بر عهده می گیرد. در حالی که مد SLAVE به درخواست های آن پاسخ می دهد.

این ساختار ممکن است از یک پی ال سی پیشرفته تر مانند پی ال سی 1500 زیمنس به عنوان MASTER استفاده کند. همچنین امکان استفاده از یک پردازنده 1200 در این جایگاه نیز وجود دارد. برای اتصال 1200 به شبکه پروفی باس نیاز به ماژول های واسط داریم.

مشخصات فنی ماژول شبکه master DP پی ال سی 1200

وقتی صحبت از اجرای اتوماسیون به میان می آید، بررسی دقیق نیازهای اتوماسیون صنعتی و بسترهای موردنیاز بسیار ضروری است. پس از انتخاب زیرساخت های ارتباطی مورد نیاز و بسته به نیازهای شبکه، گزینه های متفاوتی برای استفاده وجود دارد.

به عنوان مثال ماژول شبکه CB 1241, RS485 پی ال سی S7- 1200 جهت اتصال به شبکه RS485 مورد استفاده قرار می گیرد. هر کدام از ماژول ها مشخصات فنی متفاوتی دارند. جدول زیر مشخصات تغذیه ماژول شبکه master DP پی ال سی 1200 را نشان می دهد:

مهمترین پارامترهای قابل اشاره در جدول بالا عبارتند از:

• ولتاژ تغذیه: 24 ولت DC
• جریان مصرفی: 0.1 آمپر
• توان مصرفی: 2.4 وات

برای استفاده از این ماژول به منبع تغذیه 1200 نیاز دارید.

از جمله پارامترهای مهم در انتخاب و استفاده از ماژول های ارتباطی، نرخ و نحوه تبادل داده است. منظور از نحوه تبادل داده زیرساخت ارتباطی یا به عبارت ساده تر پورت ارتباطی است که برای آن در نظر گرفته شده است. جدول زیر را ببینید.

نرخ تبادل داده این ماژول بین 9.6 کیلوبیت تا 12 مگابیت بر ثانیه است.

قابلیت های ارتباطی ماژول شبکه master DP پی ال سی 1200

این ماژول امکان اتصال پی ال سی 1200 به شبکه پروفی باس به عنوان نود MASTER را فراهم می کند. ماژول شبکه master DP پی ال سی 1200 ارتباطی امکان اتصال به شبکه در مد DPV1 را فراهم می کند. همچنین رنج آدرس ورودی و خروجی آن حداکثر 244 بایت است.

جدول زیر را ببینید:

این ماژول امکان کنترل 32 نود در مد SLAVE را دارد.

شرایط محیطی

شکی نیست که پایداری ارتباط نقش بسیار موثری در اجرای صحیح فرآیندهای اتوماسیون دارد. یکی از عوامل مهمی که می تواند کیفیت ارتباط را تحت تاثیر قرار دهد، تغییر شرایط محیطی است. به منظور غلبه بر این چالش لازم است ماژول را در شرایط محیطی استاندارد مورد استفاده قرار دهید. این ماژول با درجه حفاظت IP20 عرضه شده است.

جدول زیر شرایط محیطی استفاده از ماژول شبکه master DP پی ال سی 1200 را نشان می دهد:

خرید ماژول پی ال سی S7- 1200

فروشگاه های زیادی در سراسر ایران اقدام به عرضه محصولات اتوماسیون صنعتی زیمنس می کنند. پی ال سی 1200 از جمله محصولات پرطرفدار بازار ایران است. غالبا فروشگاه ها محصولات خود را با ضمانت اصالت کالا عرضه می کنند. اما اصالت کافی نیست! برای بهره مندی از عملکرد مطمئن و طول عمر محصولات زیمنس، لازم است نمونه های آکبند و اصلی را مورد استفاده قرار دهید!

همین الان ماژول شبکه master DP پی ال سی 1200 سری 6GK7243-5DX30-0XE0 را با ضمانت اصالت کالا و تضمین آکبند بودن محصول از زیمنس کالا سفارش دهید. در صورتی که هنوز سوالی برای شما باقیست با ما تماس بگیرید. کارشناسان ما مشتاق پاسخگویی به شما هستند.
