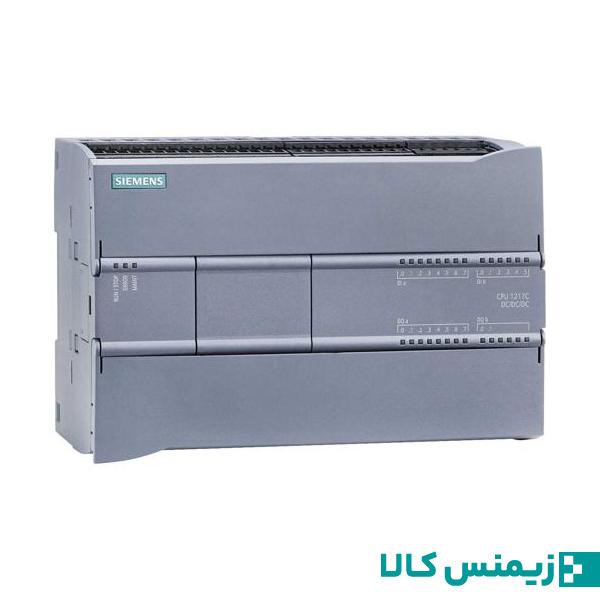

پردازنده 1217C DC/DC/DC پی ال سی 1200 زیمنس، کد فنی 6ES7217-1AG40-0XB0

پی ال سی 1200 زیمنس یک انتخاب ایده آل برای پروژه های کوچک تا متوسط اتوماسیون است. اگر به دنبال یک راه حل کارآمد اتوماسیون هستید، روی مزایا و قابلیت های S7 - 1200 زیمنس حساب کنید. پردازنده 1217C DC/DC/DC پی ال سی 1200 زیمنس قدرتمندترین عضو این خانواده است.

ولتاژ تغذیه این ماژول 24 ولت DC است. ورودی 24VDC و خروجی ترانزیستوری دیگر مشخصات مهم این پردازنده است. راه اندازی این ماژول به منبع تغذیه زیمنس نیاز دارد. این ماژول پردازنده ترمینال های ورودی و خروجی متنوعی دارد:

• 14 ورودی دیجیتال
• 10 خروجی دیجیتال
• 2 ورودی آنالوگ
• 2 خروجی آنالوگ

در صورتی که به ترمینال های بیشتری نیاز دارید، انواع مختلفی از ماژول 1200 را می توان در کنار پردازنده مورد استفاده قرار داد. با بررسی بیشتر پردازنده 1217C DC/DC/DC پی ال سی 1200 زیمنس همراه من باشید.

مقدمه ای بر پی ال سی S7- 1200

طراحی ماژولار، انعطاف پذیری بالا و سهولت پیکره بندی و راه اندازی از جمله مهمترین دلایل محبوبیت این خانواده پی ال سی زیمنس است. اما دلایل مهم دیگری نیز برای استفاده از خانواده 1200 زیمنس وجود دارد. از جمله مزایای S7 – 1200 زیمنس می توان به موارد زیر اشاره کرد:

• عملکرد و قدرت پردازش بالا
• مقیاس پذیری و طراحی ماژولار
• پیکربندی و نگهداری ساده
• ادغام ساده با سایر اجزای اتوماسیون
• ادغام یکپارچه با اکوسیستم زیمنس
• برنامه نویسی جامع و یکپارچه به کمک تیا پرتال

پی ال سی 1200زیمنس در صنایع مختلف کاربرد دارد. کنترل و نظارت بر وظایف پیچیده اتوماسیون، مانند کنترل ماشین، خط تولید، فرآیند و جمع آوری داده ها از جمله وظایفی است که این کنترل کننده به خوبی از پس انجام آن ها بر می آید. از جمله مهترین کاربردهای آن می توان به موارد زیر اشاره کرد.

• صنعت تولید
• خودکارسازی فرآیندها
• بخش انرژی
• جابجایی مواد و لجستیک
• مدیریت آب و فاضلاب

در مقاله کاربردهای پی ال سی 1200 به بررسی بیشتر این کاربردها پرداخته ایم.

 پردازنده 1217C DC/DC/DC پی ال سی 1200 زیمنس

تنوع کاربرد و محبوبیت بالای خانواده 1200 سبب عرضه نمونه های مختلفی از پردازنده 1200 شده است. هر کدام از این پردازنده ها کاربردهای متفاوتی دارند. به عنوان مثال سری 1217C امکانات بیشتری نسبت به پردازنده 1215C DC/DC/DC دارد.

این مدل (1217C) دارای 16 ورودی، 12 خروجی، 150KB حافظه داخلی، 2 پورت پروفی نت و امکان نصب یک سیگنال برد را دارد.

پردازنده 1217C DC/DC/DC پی ال سی 1200 زیمنس از سه ماژول شبکه CM پشتیبانی می کند. امکانات سری 1217 با استفاده از 8 سیگنال ماژول مختلف قابل توسعه است.

تعداد ورودی و خروجی های این سری  نسبت به CPU 1215C تفاوتی ندارد اما قابلیت های مهم دیگری به آن افزوده شده است. به طور مثال افزایش قدرت پردازش را در این سری شاهد هستیم.

مشخصات فنی پردازنده 1217C DC/DC/DC پی ال سی 1200 زیمنس

وقتی صحبت از انتخاب پی ال سی به میان می آید، بررسی دقیق مشخصات فنی و تطابق آن با نیازهای پروژه بسیار حائز اهمیت است. مشخصات فنی سری 6ES7217-1AG40-0XB0 پی ال سی 1200 زیمنس را می توان در بخش های مختلف مورد ارزیابی قرار داد. جدول زیر مشخصات عمومی این پردازنده را نشان می دهد:

مهمترین پارامترهای قابل اشاره در جدول بالا عبارتند از:

• ولتاژ تغذیه بین 4 تا 28.8 ولتDC
• جریان مورد نیاز برای ماژول پردازنده:600 میلی آمپر
• حداکثر جریان مصرفی CPU و ماژول های توسعه: 1600mA

ظرفیت حافظه از دیگر مشخصات مهم پی ال سی ها است. مشخصات حافظه پردازنده 1217C DC/DC/DC پی ال سی 1200 زیمنس در جدول زیر آمده است:

طبق اطلاعات درج شده در جدول بالا، این ماژول پردازنده قابلیت نصب کارت حافظه جانبی را دارد. توجه کنید که برای این پی ال سی تنها می توان از مموری کارت زیمنس استفاده کرد.

ورودی های پی ال سی S7 – 1200 سری 1217C

پی ال سی ها از طریق ترمینال های ورودی و خروجی با جهان پیرامون ارتباط برقرار می کنند. سیگنال های الکتریکی به دو گروه دیجیتال و آنالوگ تقسیم می شوند. بر همین اساس پی ال سی ها نیز دارای دو نوع ترمینال آنالوگ و دیجیتال هستند.

جدول زیر جزئیات ورودی های دیجیتال پردازنده 1217C DC/DC/DC پی ال سی 1200 زیمنس با کد فنی 6ES7217-1AG40-0XB0 را نشان می دهد:

از جمله نکات قابل توجه در جدول بالا می توان به موارد زیر اشاره کرد:

• تعداد ورودی های دیجیتال: 14 عدد که 6 عدد به عنوان شمارنده سریع (ماژول تکنولوژی) قابل استفاده هستند
• حد ولتاژ 5 ولت DC برای صفر منطقی و 15 ولت DC برای یک منطقی
• حداکثر طول کابل شیلددار 500 متر (برای ماژول تکنولوژی 50 متر)
• حداکثر طول کابل بدون شیلد 300 متر
• ماژول های تکنولوژی را تنها با کابل شیلددار می توان به پردازنده متصل کرد

پردازنده 1217 کامپکت علاوه بر 14 ورودی دیجیتال، 2 ورودی آنالوگ نیز دارد. جدول زیر جزئیات این ورودی ها را نشان می دهد:

خروجی های پردازنده 1217C DC/DC/DC پی ال سی 1200 زیمنس

پردازنده 1217C دارای 10 خروجی دیجیتال است. از این خروجی ها می توان برای کنترل عملگرهایی که تنها دو حالت روشن و خاموش دارند استفاده کرد. در سایر کاربردها به خروجی آنالوگ پی ال سی نیاز است.

مهمترین نکاتی که باید در جدول بالا مورد توجه قرار دهید، ولتاژ و جریانی است که خروجی های دیجیتال پی ال سی تامین می کنند. علاوه بر این تاخیر و سرعت کلیدزنی نیز از جمله پارامترهای مهم در زمان طراحی سیستم به شمار می روند.

این پردازنده علاوه بر خروجی های دیجیتال، دارای دو خروجی آنالوگ است. جدول زیر مشخصات عملیاتی خروجی های آنالوگ این پردازنده را نشان می دهد:

پروتکل های ارتباطی

پروتکل ارتباطی یک زبان استاندارد بین المللی است که برای تبادل داده مورد استفاده قرار می گیرد. هدف از وضع این استانداردها، رفع چالش های انتقال داده به ویژه در محیط های صنعتی است. پی ال سی ها به عنوان مغز متفکر سیستم اتوماسیون صنعتی با دستگاه ها و بخش های مختلفی ارتباط برقرار می کنند. پروتکل های ارتباطی پی ال سی را قادر می سازد با دستگاه های بیشتری ارتباط پایدار برقرار کند.

پردازنده 1217C DC/DC/DC پی ال سی 1200 زیمنس با یک ترمینال مدباس می تواند 31 نود مختلف را کنترل کند. به عنوان مثالی از این کاربرد می توان به مدیریت درایو v20 زیمنس اشاره کرد. لازم به ذکر است درایو v20 از طریق پروتکل اختصاصی زیمنس که USS نام دارد نیز می تواند به برخی پی ال سی های زیمنس متصل شود.

پروتکل های ارتباطی پی ال سی 1200 زیمنس انواع مختلفی دارند. تنوع پروتکل های ارتباطی، کنترل دقیق و بدون چالش سیستم را ممکن می سازد. جدول زیر جزئیات ارتباطی پی ال سی 1200 سری 1217C کد فنی 6ES7217-1AG40-0XB0 را نمایش می دهد.

براساس داده های جدول فوق پردازنده 1200 زیمنس از پروتکل های ارتباطی زیر پشتیبانی می کند:

• PROFINET
• PROFIBUS
• OPEN UA
• TCP / IP
• SNMP
• MODBUS
• …

با توجه به گستردگی زیرساخت و پروتکل های ارتباطی این پردازنده، خیال شما از ارتباط پایدارو مطمئن با سایر بخش های سیستم راحت خواهد شد. علاوه بر این در صورت نیاز می توانید از ماژول های ارتباطی پی ال سی 1200 برای توسعه ارتباطات استفاده کنید.

خرید پی ال سی 1200 زیمنس

نمایندگی زیمنس در ایران غیرفعال شده است. با این وجود فروشگاه های زیادی اقدام به عرضه محصولات اتوماسیون صنعتی زیمنس می کنند. غالبا فروشگاه ها محصولات خود را با ضمانت اصالت کالا عرضه می کنند. اما اصالت کافی نیست! برای بهره مندی از عملکرد مطمئن و طول عمر محصولات زیمنس، لازم است نمونه های آکبند و اصلی را مورد استفاده قرار دهید!

همین الان پردازنده 1217C DC/DC/DC پی ال سی 1200 زیمنس سری 6ES7217-1AG40-0XB0 را با ضمانت اصالت کالا و تضمین آکبند بودن محصول از زیمنس کالا سفارش دهید. در صورتی که هنوز سوالی برای شما باقیست با ما تماس بگیرید. کارشناسان ما مشتاق پاسخگویی به شما هستند.
