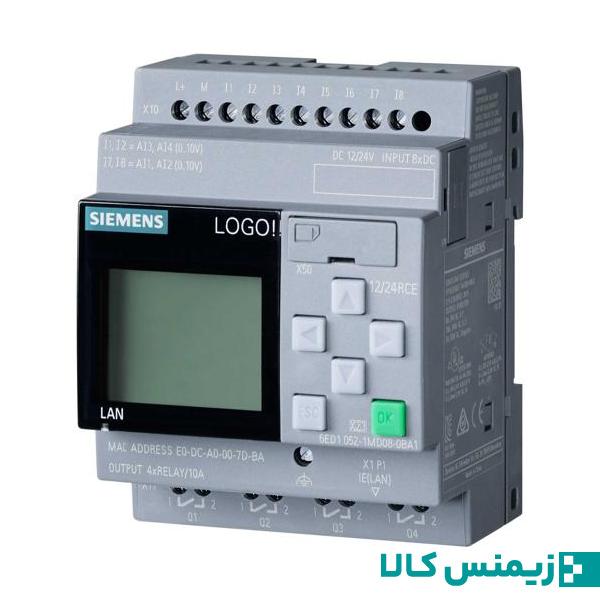

پردازنده لوگو 8 سری LOGO! 12/24 RCE، کد فنی 6ED1052-1MD08-0BA2

ماژول پردازنده لوگو 8 سری LOGO! 12/24 RCE با کد فنی 6ED1052-1MD08-0BA2 با ولتاژهای 12 یا 24 ولت DC تغذیه می شود. خروجی های این پردازنده از نوع رله ای است و برای راه اندازی آن به منبع تغذیه لوگو 8 نیاز است.

صفحه نمایش در نظر گرفته شده برای این پردازنده لوگو 8 زیمنس امکان مشاهده وضعیت پارامترهای مهم و هشدارهای احتمالی را فراهم می کند. همچنین به کمک کلیدهای در نظر گرفته شده می توانید تغییرات لازم را در برنامه و تنظیمات PLC ایجاد کنید.

خروجی های رله ای پردازنده لوگو 8 سری LOGO! 12/24 RCE برای راه اندازی بارهای مقاومتی و القایی قابل استفاده است. خروجی رله ای این ماژول را می توان به عنوان سیگنال فرمان انواع کنتاکتور زیمنس مورد استفاده قرار داد. با بررسی بیشتر این پردازنده همراه من باشید.

مقدمه ای بر لوگو 8

لوگو 8 یک مینی پی ال سی شناخته شده و پرکاربرد در سراسر دنیاست. این کنترل کننده صنعتی به صورت گسترده در اتوماسیون پروژه های کوچک و فرآیندهای منفرد مورد استفاده قرار می گیرد. این پی ال سی امکان تعامل با انواع مختلف درایو زیمنس از جمله درایو v20 زیمنس را دارد.

قابلیت های لوگو 8 زیمنس آن را به یک انتخاب منحصر به فرد برای استفاده در پروژه های مختلف تبدیل کرده است. این پی ال سی از پروتکل های ارتباطی متنوعی پشتیبانی می کند. به صورت پیشفرض یک پورت اترنت برای پردازنده لوگو 8 سری LOGO! 12/24 RCE در نظر گرفته شده است.

علاوه بر این انواع مختلفی از ماژول های ارتباطی لوگو 8 برای افزایش قابلیت های ارتباطی عرضه شده است.

لوگو 8 یک کنترل کننده صنعتی ماژولار است. ماژول پردازنده آن قابلیت های محدودی دارد که در ادامه به آن خواهیم پرداخت. برای افزایش قابلیت های عملیاتی، از انواع ماژول لوگو 8 زیمنس استفاده می شود. این ماژول ها به منظور استفاده در کاربردهای مختلف طراحی و تولید شده اند.

لوگو 8 و کاربردهای گسترده!

لوگو 8 کوچکترین عضو خانواده پی ال سی زیمنس است. هدف زیمنس از توسعه خانواده لوگو، اتوماسیون پروژه های ساده و فرآیندهای منفرد بوده است. ابعاد جمع و جور این کنترل کننده ها سبب شده فضای کمی از تابلو اشغال کنند. همچنین فرآیند برنامه نویسی و کنترل آن به لطف رابط کاربری پیشرفته نرم افزارLOGO SOFT COMFORT  بسیار راحت است.

علاوه بر این امکان نظارت بر عملکرد سیستم از راه دور با استفاده از اپلیکشنLOGO APP  فراهم شده است. این کنترل کننده از شبکه های صنعتی مختلفی پشتیبانی می کند. مزایای لوگو 8 زیمنس آن را از نمونه های مشابه کاملا متمایز کرده و استفاده از آن در کاربردهای مختلف اتوماسیون را سبب شده است.

از جمله مهمترین کاربردهای لوگو 8 زیمنس می توان به موارد زیر اشاره کرد:

• کنترل گلخانه ها و مزارع کشاورزی
• استفاده از لوگو 8 در خانه های هوشمند
• کنترل تهویه مطبوع با لوگو 8
• صنایع دام و طیور
• کنترل پمپ آب با لوگو 8
• کنترل آسانسور
• کنترل موتور با لوگو 8
• پروژه های کنترل دما
• کنترل روشنایی با لوگو 8
• و ...

انواع پردازنده لوگو 8

لوگو 8 در پروژه های متنوع با نیازهای متفاوت مورد استفاده قرار می گیرد. از اینرو انواع مختلفی از پردازنده و ماژول توسعه دارد. انواع پردازنده لوگو 8 در قدرت پردازش و قابلیت های عمومی یکسان هستند. اما برخی مشخصات لوگو 8 در سری های مختلف پردازنده با هم متفاوت است.

به عنوان مثال پردازنده لوگو 8 سری LOGO! 12/24 RCE با ولتاژ 12 یا 24 ولت DC تغذیه می شود. در حالی که پردازنده لوگو 8 سری LOGO! 230RCE با برق شهر تغذیه می شود. خروجی های پردازنده لوگو 8 سری LOGO! 24RCE از نوع رله ای است. در حالی که پردازنده لوگو 8 سری LOGO! 24 CE خروجی های ترانزیستوری دارد.

قبل از انتخاب لوگو 8 لازم است برآورد دقیقی از نیازهای پروژه داشته باشید و آن را با قابلیت های PLC مقایسه کنید. در ادامه به بررسی دقیق مشخصات لوگو 8 سری LOGO! 12/24 RCE خواهیم پرداخت با من همراه باشید.

مشخصات فنی پردازنده لوگو 8 سری LOGO! 12/24 RCE

این سری پردازنده لوگو 8 از انواع دارای صفحه نمایش است. حافظه این CPU گنجایش 400 بلوک برنامه را دارد. در صورت نیاز به افزایش ظرفیت حافظه کافی است کارت حافظه micro SD استاندارد را روی آن نصب کنید. از کارت حافظه برای ذخیره اطلاعات و جابجایی برنامه می توان استفاده کرد.

خروجی های این پردازنده از نوع رله ای هستند. جدول زیر مشخصات تغذیه این پردازنده را نشان می دهد.

از جمله مهمترین نکات درج شده در این جدول که باید مورد توجه قرار دهید می توان موارد زیر را خاطر نشان کرد:

• ولتاژ تغذیه 12 یا 24 ولت DC
• حداقل ولتاژ قابل قبول 10.8 ولت و حداکثر آن 28.8 ولت است
• قابلیت نصب روی دین ریل استاندارد 35 میلیمتری
• حفظ داده ها با باتری بک آپ به مدت 480 ساعت (20 روز)

ورودی و خروجی

پی ال سی ها به کمک پایه های ورودی و خروجی با محیط و سایر تجهیزات ارتباط برقرار می کنند. داده های جمع آوری شده توسط سنسورها از طریق ورودی ها به پی ال سی منتقل می شود. تصمیمات اتخاذ شده توسط پی ال سی نیز از طریق ترمینال های خروجی به عملگرها منتقل می شود.

سیگنال های الکتریکی و در نتیجه ورودی و خروجی های پی ال سی به دو گروه آنالوگ و دیجیتال تقسیم می شوند. جدول زیر ورودی و خروجی های پردازنده لوگو 8 سری LOGO! 12/24 RCE را نشان می دهد:

در این بخش از دیتاشیت توجه به اطلاعات زیر ضروری است:

• ورودی: 8 ورودی دیجیتال (4 وروی را می توان به صورت آنالوگ ولتاژی مورد استفاده قرار داد)
• خروجی: 4 خروجی دیجیتال رله ای
• جهت حفاظت از خروجی ها در برابر اتصال کوتاه نیاز به استفاده از فیوز خارجی است
• حداکثر جریان خروجی 10 آمپر برای بار مقاومتی و 3 آمپر برای بار القایی

همه ورودی های این ماژول از نوع ورودی دیجیتال لوگو 8 هستند. با این وجود 4 عدد از ورودی ها را می توان به صورت نرم افزاری به ورودی آنالوگ لوگو 8 تبدیل کرد. ترمینال I1, 12, 17 , I8 این قابلیت را دارند.

افزایش تعداد ورودی و خروجی پردازنده لوگو 8 سری LOGO! 12/24 RCE

در صورتی که به تعداد ورودی و خروجی بیشتری نیاز دارید، انواع ماژول توسعه لوگو در دسترس شماست:

• LOGO! DM8 : این ماژول دارای 4 پایه ورودی و 4 پایه خروجی دیجیتال است
• LOGO! DM16 : دارای 8 پایه ورودی و 8 پایه خروجی دیجیتال است
• LOGO AM2: دارای 2 پایه ورودی آنالوگ
• LOGO AM2 RTD: دارای 2 پایه ورودی آنالوگ جهت اتصال سنسور دما
• LOGO AM2 AQ: دارای 2 پایه خروجی آنالوگ

ویدیوی زیر نحوه اتصال ماژول های توسعه به لوگو 8 را نشان می دهد:

[elementor-template id="715940"]

شبکه و ارتباطات

پی ال سی ها به عنوان مغز متفکر سیستم اتوماسیون صنعتی، عملکردی محوری در کنترل فرآیندها دارند. به منظور انجام بهتر وظایف اتوماسیون، ارتباط موثر پی ال سی با سایر تجهیزات مورد استفاده ضروری است. از سوی دیگر ارتباط با سایر پی ال سی ها و همچنین ارتباط با کامپیوتر به منظور بارگذاری برنامه روی پردازنده الزامی است.

ارتباطات صنعتی بر بستر پروتکل های استاندارد انجام می شوند. پروتکل ها به منظور اطمینان از انتقال صحیح و به موقع داده ها توسعه داده شده اند. پردازنده لوگو 8 سری LOGO! 12/24 RCE به صورت پیشفرض دارای یک پورت اترنت است. این پورت به منظور انتقال داده بین PLC و کامپیوتر قابل استفاده است.

ارتباط پی ال سی با اینترنت نیز از طریق همین پورت برقرار می شود. به منظور بهره مندی از قابلیت های پیشرفته وب سرور و دسترسی از راه دور، اتصال به اینترنت ضروری است. آخرین کاربرد این پورت، برقراری ارتباط بین لوگو 8 با انواع دیگر پی ال سی از جمله پی ال سی 1200 زیمنس و سایر تجهیزات بر بستر اترنت است.

لوگو 8 از پروتکل های ارتباطی متنوعی پشتیبانی می کند. برای ارتباط با این پروتکل ها لازم است از ماژول های ارتباطی لوگو 8 استفاده کنید.

در مقاله "آشنایی با پروتکل های ارتباطی لوگو 8" به تشریح کامل این موضوع پرداخته ایم.

استانداردها و شرایط محیطی استفاده از پردازنده لوگو 8 سری LOGO! 12/24 RCE

تنوع نیاز پروژه های مختلف و تعداد زیاد تولید کنندگان تجهیزات، استانداردسازی را به یک الزام اساسی تبدیل کرده است. مراجع بین المللی مختلفی نسبت به ارائه استاندارد تجهیزات صنعتی اقدام کرده اند. بسته به موقعیت جغرافیایی و مشخصات شبکه (برق شهر)، رعایت انواع متفاوتی از استانداردها در پروژه های مختلف ضروری است.

پردازنده لوگو 8 سری LOGO! 12/24 RCE موفق به اخذ استانداردهای زیر شده است:

به منظور بهره مندی از قابلیت ها و عملکرد مطمئن لوگو 8 زیمنس لازم است شرایط استاندارد محیطی محل نصب را رعایت کنید. جدول زیر را ببینید:

عدم رعایت شرایط دمایی و محیطی در زمان استفاده از PLC عملکرد آن را تحت تاثیر قرار می دهد.

خرید لوگو 8 زیمنس

فروشگاه های زیادی در سراسر ایران اقدام به عرضه محصولات اتوماسیون صنعتی زیمنس می کنند. لوگو 8 زیمنس از جمله محصولات پرطرفدار بازار ایران است. غالبا فروشگاه ها محصولات خود را با ضمانت اصالت کالا عرضه می کنند. اما اصالت کافی نیست! برای بهره مندی از عملکرد مطمئن و طول عمر محصولات زیمنس، لازم است نمونه های آکبند و اصلی را مورد استفاده قرار دهید!

همین الان پردازنده لوگو 8 سری LOGO! 12/24 RCE، سری 6ED1052-1MD08-0BA2 را با ضمانت اصالت و آکبند بودن کالا از زیمنس کالا سفارش دهید. ما خدمات پس از فروش متفاوتی به مشتریانمان ارائه می کنیم. در صورتی که هنوز سوالی برای شما باقیست با ما تماس بگیرید. کارشناسان ما مشتاق پاسخگویی به شما هستند.
