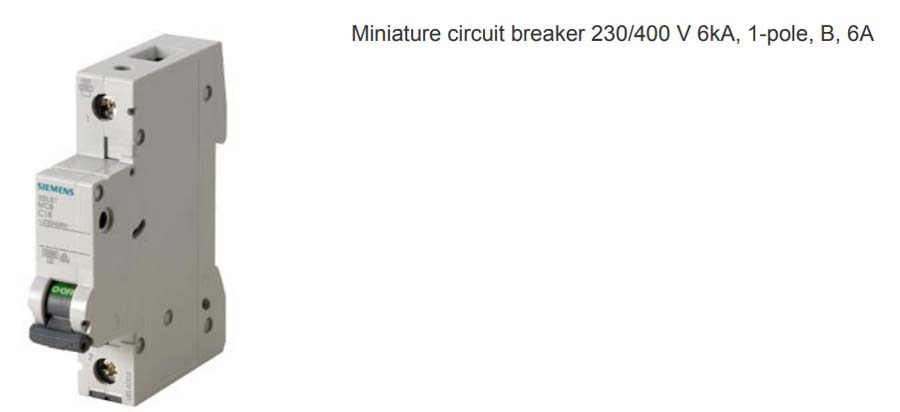

کلید مینیاتوری 6 آمپر تک پل تایپ B زیمنس ، کد فنی 5SL6106-6

بروز خطا از جمله وضعیت های شایع مدارهای الکتریکی است. خطاهای الکتریکی انواع مختلفی دارند و حفاظت از مدار در برابر آن ها ضروری است. تنوع خطاها سبب عرضه انواع مختلفی از تجهیزات حفاظتی به بازار شده است. کلید مینیاتوری 6 آمپر تک پل تایپ B زیمنس با کد فنی 5SL6106-6 از جمله بریکرهای مورد استفاده در کاربردهای مسکونی و تجاری است.

کلید مینیاتوری از جمله بریکرهای پرکاربرد در پروژه های صنعتی، تجاری و مسکونی است. مینیاتوری 6 آمپر تایپ B تک پل زیمنس در کاربردهای مسکونی و صنعتی قابل استفاده است. این بریکر تک پل برای استفاده در مدارهای تکفاز و حفاظت از بارهایی که جریان هجومی متوسطی دارند مورد استفاده قرار می گیرد.

با کنار هم قرار دادن 3 عدد از این کلیدها، برق سه فاز را نیز می توان کنترل کرد. اما توصیه می شود در کاربردهای سه فاز از کلید مینیاتوری 6 آمپر سه پل زیمنس استفاده کنید. در ادامه به بررسی بیشتر کلید مینیاتوری 6 آمپر تک پل تایپ B زیمنس خواهیم پرداخت.

حفاظت از مدار با کلید مینیاتوری

خطاهای اتصال کوتاه و اضافه جریان حرارتی در مدار الکتریکی بسیار رایج هستند. وقوع هر یک از این خطاها به ویژه اتصال کوتاه خسارات سنگینی به بار می آورد. اتصال کوتاه به معنای برخورد ناخواسته سیم های فاز و نول (یا دو فاز با یکدیگر یا فاز با زمین) است.

در صورت وقوع اتصال کوتاه، هیچ مقاومتی در مسیر جریان وجود ندارد. طبق قانون اهم با میل کردن مقاومت به سمت صفر، جریان عبوری از مدار به سمت بینهایت میل می کند. کلید مینیاتوری به کمک یک مکانیزم الکترومغناطیسی وقوع اتصال کوتاه در مدار را تشخیص داده و مسیر جریان را قطع می کند.

همچنین به کمک یک مکانیزم بی متال می تواند وقوع خطای اضافه جریان حرارتی را تشخیص داده و مدار را قطع کند. انواع کلید مینیاتوری برای استفاده در کاربردهای مختلف عرضه شده است. مشخصات فنی و کاربرد کلاس های مختلف این بریکرها با هم متفاوت است.

کلید مینیاتوری زیمنس

این بریکر از جمله تجهیزات فشار ضعیف زیمنس و زیرمجموعه خانواده SENTRON است. کلیدهای مینیاتوری انواع بسیار گوناگونی دارند. این بریکرها را می توان براساس تایپ یا نوع کاربرد، تعداد پل، ولتاژ و جریان کاری و … دسته بندی کرد. اما زیمنس به منظور تسهیل درک دسته بندی کلیدهای مینیاتوری از روش متفاوتی استفاده می کند.

بر این اساس کلید مینیاتوری زیمنس در سری های مختلفی دسته بندی شده که با سه کاراکتر اولشان در بازار شناخته می شوند. رایجترین سری های مینیاتوری زیمنس عبارتند از :

• سری 5SL
• سری 5SY
• سری 5SP
• سری 5SJ

کلید مینیاتوری 6 آمپر تک پل تایپ B زیمنس عضو خانواده 5SL است. این گروه از فیوزهای مینیاتوری زیمنس برای اکثر کاربرد ها مناسب هستند. فیوزهای این دسته را می توان به انواع 5SL3،5SL4 و5SL6 تقسیم کرد. از این بین سری5SL6 در بازار ایران موجود است.

سری 5SL6 زیمنس در انواع تک پل، دوپل، سه پل و چهار پل در دو تایپ B و C تولید می شود. قدرت قطع این سری از کلیدهای مینیاتوری زیمنس، 6 کیلو آمپر در نظر گرفته شده و برای استفاده در مدار AC تولید می شوند.

اما می توان در مدارات DC با حداکثر ولتاژ 72 ولت نیز از آن ها استفاده کرد. رنج جریان این سری از 0.3 تا 63 آمپر را پوشش می دهد.

مشخصات فنی کلید مینیاتوری 6 آمپر تک پل تایپ B زیمنس

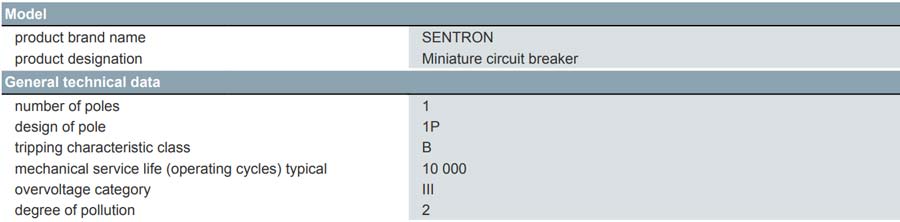

در زمان انتخاب کلید مینیاتوری، توجه به پارامترهای عملیاتی و مشخصات فنی آن ضروری است. این اطلاعات در دیتاشیت هر محصول به صورت اختصاصی درج می شود. جدول زیر مشخصات عمومی کلید مینیاتوری 5SL6106-6 زیمنس را نشان می دهد.

مهمترین پارامتری که در این بخش جدول باید مورد توجه قرار بگیرد، نمودار تریپ کلید مینیاتوری است. این کلید مینیاتوری تایپ B و مناسب کاربردهای خانگی است. اگر باری با جریان هجومی متوسط دارید نیز می توانید از آن بهره مند شوید.

ولتاژ کاری

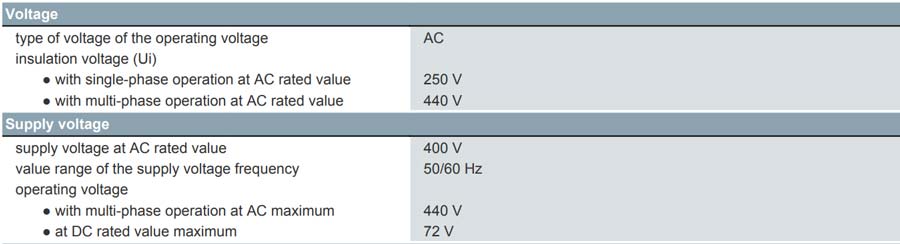

ولتاژ کاری کلید مینیاتوری یکی از پارامترهای عملیاتی مهم است که باید مورد توجه قرار بگیرد. کلید مینیاتوری 6 آمپر تک پل تایپ B زیمنس در مدار تکفاز، سه فاز و حتی مدارات DC قابل استفاده است. جدول زیر جزئیات بیشتری در این باره را نشان می دهد:

مهمترین پارامترهای جدول فوق عبارتند از:

• ولتاژ عایقی در مدار تکفاز AC : 250 ولت
• ولتاژ عایقی در مدار AC سه فاز: 440 ولت
• ولتاژ کاری AC حداکثر: 400 ولت
• ولتاژ کاری DC حداکثر: 72 ولت

جریان کاری

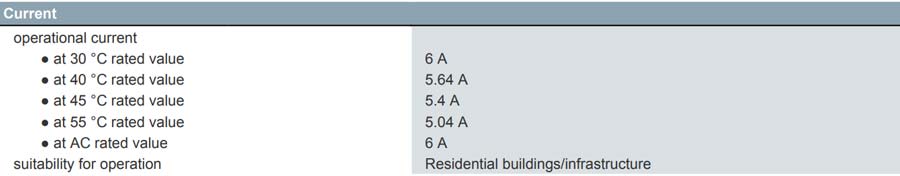

شاید بتوان مهمترین مشخصه کاری کلید مینیاتوری را جریان کاری نامید. تمام پارامترهای عملیاتی کلید مینیاتوری براساس جریان کاری تعیین می شوند. جریان عملیاتی کلید مینیاتوری 6 آمپر تک پل تایپ B زیمنس با تغییرات دما دستخوش تغییر می شود. جدول زیر را ببینید:

محدودیت های کاری

ظرفیت شکست بریکر پارامتر مهم دیگری است که در زمان انتخاب باید مورد توجه قرار بگیرد. کلید مینیاتوری با توجه به استفاده در جریان های پایین، عموما به نسبت سایر بریکرها جریان شکست پایین تری دارد. به عنوان مثال کلید اتوماتیک زیمنس تا ظرفیت شکست 55 کیلوآمپر نیز عرضه می شود.

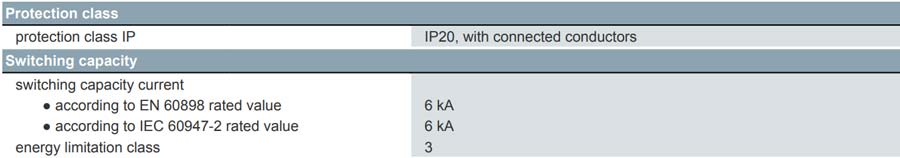

ظرفیت شکست و درجه حفاظت (IP) کلید مینیاتوری 6 آمپر تایپ B تک پل زیمنس را در جدول زیر ببینید:

خرید کلید مینیاتوری زیمنس

به منظور بهره مندی از قابلیت اطمینان و عملکرد مطمئن بریکرها مهم است که نمونه های اصلی و آکبند آن را مورد استفاده قرار دهید. عموما مصرف کنندگان به دنبال خرید محصولات از نمایندگی هستند. نمایندگی زیمنس در ایران غیرفعال شده است. اما می توانید همه محصولات زیمنس را با ضمانت اصالت کالا و آکبند بودن از زیمنس کالا سفارش دهید.

همین الان کلید مینیاتوری 6 آمپر تک پل تایپ B زیمنس را با ضمانت اصالت و آکبند بودن کالا و خدمات پس از فروش از زیمنس کالا سفارش دهید.
