راهنمای انتخاب کلید مینیاتوری، پارامترهای ضروری را جدی بگیرید!

تصور کنید در نیمه شب، بوی دود به مشام می‌رسد. هیچ چراغی چشمک نمی‌زند، هیچ هشداری نمی‌شنوید اما سیم‌های برق در داخل دیوار، آرام آرام داغ می‌شوند. دلیل این خطر خاموش چیست؟ انتخاب کلید مینیاتوری نامناسب که خطای اضافه‌بار یا اتصال کوتاه را به موقع تشخیص نداده است!

استفاده از کلید مینیاتوری مناسب تنها یک مسئله فنی نیست؛ بلکه یک اولویت ایمنی است. کلید مینیاتوری مناسب بین آسیب‌دیدن یک دستگاه با آتش‌سوزی کل ساختمان تفاوت ایجاد می کند! در دنیای امروز که خانه ها پر از دستگاه‌های الکتریکی و کارخانه ها شدیدا وابسته به سیستم‌های برقی هستند، حفاظت الکتریکی یک اولویت حیاتی است.

رایج ترین خطای الکتریکی، افزایش جریان عبوری از مدار است. افزایش جریان ممکن است به صورت ناگهانی اتفاق بیافتد که ناشی از اتصال کوتاه است. حالت دوم این خطا اضافه جریان حرارتی است. با انتخاب کلید مینیاتوری مناسب از تشخیص به موقع خطا اطمینان حاصل کنید و ایمنی را افزایش دهید. با من همراه باشید تا به کنکاش در این زمینه بپردازیم.

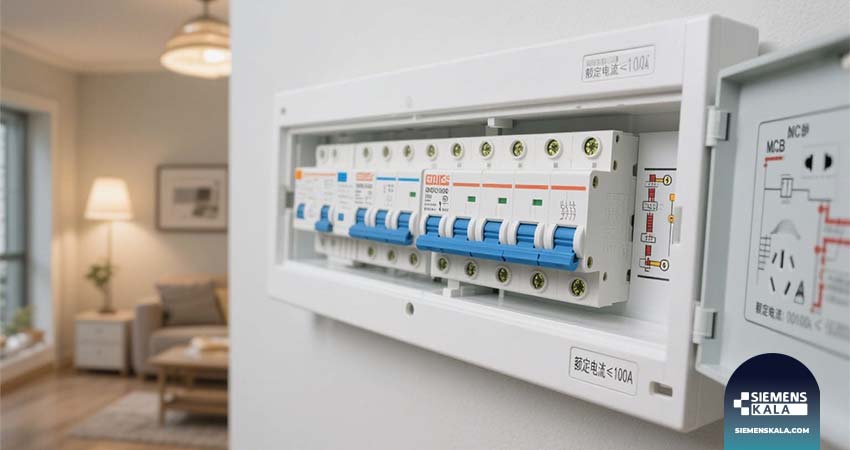

کلید مینیاتوری چیست و چرا ضروری است؟

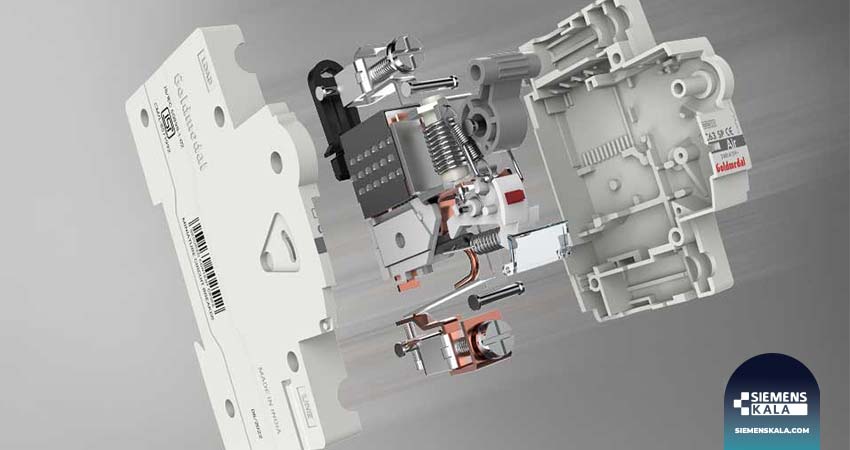

کلید مینیاتوری یا Miniature Circuit Breaker (MCB) یک وسیله حفاظتی الکترومکانیکی است. این بریکر در صورت بروز خطای اضافه ‌بار یا اتصال کوتاه به صورت اتوماتیک جریان را قطع می‌کند. برخلاف فیوز که با هر بار سوختن باید عوض شود، MCB با فشار دادن یک دکمه دوباره فعال شده و عمر طولانی‌تری دارد.

امکان وصل دوباره و سهولت کاربرد سبب استفاده گسترده از MCB شده است. اما فراتر از قابلیت بازنشانی، مهم‌ترین ویژگی کلید مینیاتوری حساسیت بالای آن به عبور جریان غیر عادی است. عملکرد سیستم‌های الکتریکی کاملاً ثابت نیست. عوامل مختلفی بر عملکرد سیستم تاثیر می گذارند از جمله:

• دمای محیط
• نوع بار متصل‌شده
• طول سیم‌ ها
• نوسانات ولتاژ شبکه

کلید مینیاتوری با رصد مداوم، در صورت عبور جریان از حد ایمن به‌سرعت و بدون دخالت انسانی مدار را قطع می‌کند.

طبق گزارشات رسمی عامل اصلی بسیاری از حوادث آتش‌سوزی، گرمای ناشی از اضافه‌بار در سیم‌ها بوده است. اتفاقی که با یک کلید مینیاتوری مناسب می‌توان جلوی آن را گرفت.

با استناد به این گزارشات، انتخاب کلید مینیاتوری تنها بخشی از طراحی تابلو برق نیست، بلکه یک دیوار دفاعی در مقابل خطرات الکتریکی است. استانداردهای بین‌المللی مانند IEC 60898 و استانداردهای ملی مانند  ISIRI 21850، الزامات ایمنی و عملکردی این دستگاه‌ها را مشخص می‌کنند.

استفاده از کلید مینیاتوری نامناسب می تواند خطرات جبران ناپذیری به همراه داشته باشد. لازم به ذکر است MCB تا حداکثر جریان 100 آمپر عرضه می شود. در جریان های بالاتر از کلید اتوماتیک و کلید هوایی استفاده می شود.

جهت کسب اطلاعات بیشتر در مورد عملکرد MCB مقاله” کلید مینیاتوری چیست” را ببینید.

کلاس بندی کلید مینیاتوری

قبل از پرداختن به انتخاب کلید مینیاتوری لازم است توضیحاتی در مورد منحنی تریپ و کلاس بندی این بریکرها بیان کنیم. منحنی تریپ تعیین کننده عکس العمل MCB در برابر بروز خطا است. رفتار متفاوت بارهای الکتریکی به ویژه در لحظه شروع به کار سبب تفاوت در عملکرد تجهیزات حفاظتی شده است.

کلید مینیاتوری در شش کلاس عملکردی مختلف دسته بندی می شود. نامگذاری کلیدها به صورت کلاس  A، B، C، D،K  و Z است. تفاوت اصلی کلاس های کاری مختلف در میزان حساسیت آن ها به افزایش جریان است. کلید تیپ A با رسیدن جریان عبوری به 2 تا 3 برابر جریان نامی، مدار را قطع می کند.

این کلاس به اتصال کوتاه بسیار حساس است و برای دستگاه های نیمه هادی مناسب است. تیپ B در آستانه 3 تا 5 برابر جریان نامی خاموش می شود و در مصارف خانگی بیشترین کاربرد را دارد. کلید مینیاتوری کلاس C با عبور جریان بین 5 تا10 برابر مقدار نامی فعال می شود.

اگر به دنبال انتخاب کلید مینیاتوری برای محافظت از موتور الکتریکی هستید، تایپ C بهترین گزینه است. MCB نوع D مقاومت بالایی دارد و بازه 10 تا20 برابر جریان نامی را تحمل می کند. از این بریکر برای موتورهای بزرگ و بارهای ترانسفروماتوری استفاده می شود.

کلیدهای مینیاتوری K و Z در کاربردهای خاص استفاده می شوند و کاربرد صنعتی و خانگی ندارند.

پارامترهای مهم در انتخاب کلید مینیاتوری

قبل از انتخاب تجهیزات حفاظتی، بررسی جزئیات فنی مدار ضروری است. ابتدا بررسی کنید که دستگاه با چه ولتاژ و فرکانسی کار می کند، مثلاً AC یا DC است. در مرحله بعد، جریان راه اندازی بار و ویژگی های تریپ مورد نیاز را تعیین کنید.

علاوه بر این، لزوم رعایت الزامات اضافی مانند تأییدیه‌های ایمنی را بررسی کنید. گاهی اوقات، شرایط عملیاتی مانند دما، خوردگی و تشعشع موجود در محیط نیز بر انتخاب کلید مینیاتوری تاثیرگذارند. با در نظر گرفتن پارامترهای عملیاتی زیر از انتخاب گزینه مناسب اطمینان حاصل کنید:

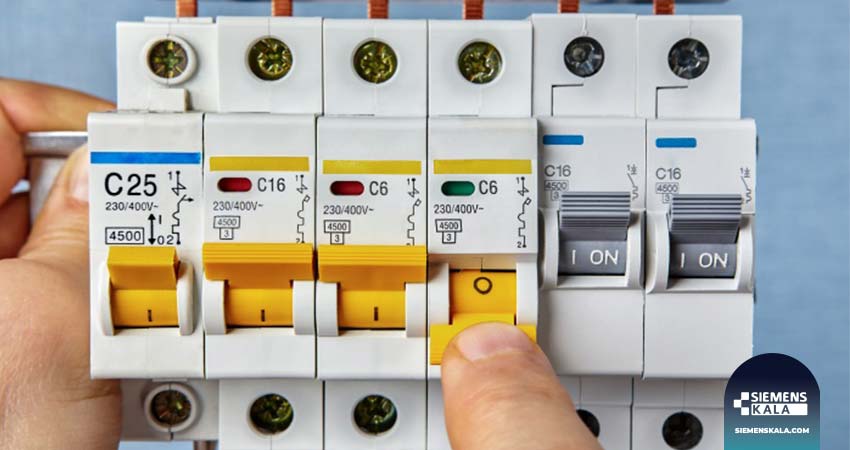

جریان نامی

جریان نامی (In) نشان‌دهنده حداکثر جریانی است که کلید می‌تواند به‌صورت مداوم و بدون قطع شدن از خود عبور دهد. رنج جریان نامی MCB ها بین 0.5آمپر تا 125آمپر است. ابتدا جریان مصرف کننده (عبوری از بریکر) را تعیین و سپس کلید مینیاتوری مناسب را انتخاب کنید.

جریان نامی کلید مینیاتوری نباید بیشتر از ظرفیت حمل جریان سیم باشد. همچنین باید بزرگتر یا مساوی حداکثر جریان مصرفی مدار باشد. انتخاب کلید مینیاتوری با جریان نامی کمتر از جریان کل مدار سبب قطع شدن بی جهت مدار می شود.

مشخصات تریپ یا کلاس کاری

در بخش قبل به معرفی کلاس های کاری مختلف کلید مینیاتوری پرداختیم. منحنی قطع یا کلاس کاری نحوه واکنش کلید به جریان‌ لحظه‌ای را تعیین می‌کند. تایپ B برای بارهای سبک (مثل روشنایی) که جریان راه‌اندازی پایینی دارند مناسب است.

تایپ C تحمل جریان راه‌اندازی بین 5 تا 10 برابر مقدار نامی را دارد. کاربرد این کلیدها در حفاظت از بارهای القایی (مانند موتور) است. نوع D برای تجهیزات صنعتی با جریان راه‌اندازی بسیار بالا (مثل دستگاه جوشکاری یا پمپ‌های سنگین کار) به‌کار می‌رود.

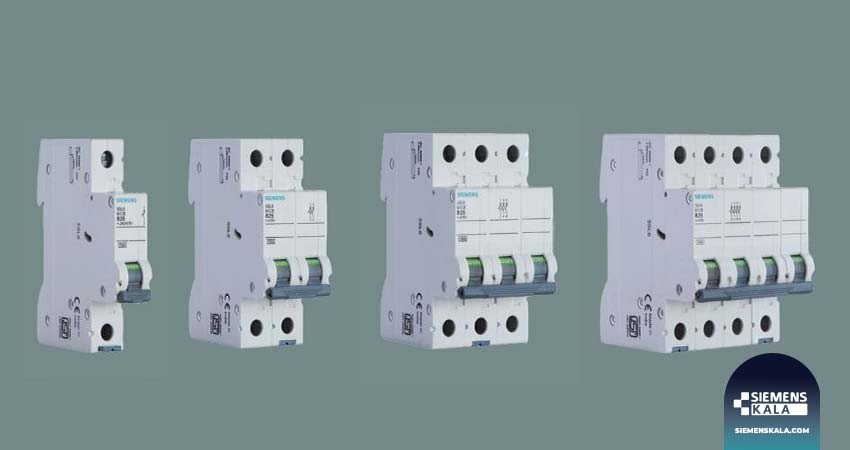

اهمیت تعداد پل در انتخاب کلید مینیاتوری

سیستم های الکتریکی انواع مختلفی دارند. بدیهی است قابلیت های حفاظتی مورد نیاز سیستم های مختلف متفاوت است. به عنوان مثال در مدار DC از کلید مینیاتوری DC برای حفاظت استفاده می شود. در سیستم های AC نیز نمونه های مختلف بریکر AC به کار می رود.

مدار AC را می توان به دو نوع تکفاز و سه فاز تقسیم کرد. اصولا کلید مینیاتوری سه فاز در مدارهای سه فاز کاربرد دارد و نمونه های تکفاز برای کاربردهای متناسب استفاده می شوند. MCB ها با تعداد پل متنوع عرضه می شوند. در زمان انتخاب کلید مینیاتوری باید به تعداد پل کلید توجه کنید!

مینیاتوری یک پل

MCBهای تک پل از نوع تکفاز هستند. این بریکرها در مدار تک فازی که نول مستقیماً از منبع ورودی گرفته شده کاربرد دارند.

یک پل و نول (1+N):

اگر به صورت همزمان به حفاظت از فاز و ایزوله بودن نول نیاز دارید، این نوع از کلیدهای تکفاز به کار شما می آید. این کلیدها عموما برای بارهای کوچک استفاده می شوند.

کلید مینیاتوری دو پل

انتخاب کلید مینیاتوری دوپل در کاربردهایی که به حفاظت همزمان فاز و نول نیاز است رواج دارد. همیچنین در کاربردهایی که برای انجام عملیات تعمیر و نگهداری نیازمند جداسازی کامل بار از منبع است. این کلیدها برای بارهای کوچکی که در آن فقط یک MCB برای تعویض/حفاظت کل بار استفاده می شود، کاربرد دارند.

مینیاتوری سه پل

برای حفاظت از بارهای سه فاز که به کنترل نول نیاز ندارند از این کلیدها استفاده می شود. عموما تابلوبرق های سه فاز تعداد زیادی از این بریکر دارند.

سه پل و نول (3+N):

برای تابلوی توزیع ورودی که در آن ایزوله بودن نول نیز مورد نیاز است، از کلید مینیاتوری سه پل و نول استفاده می شود.

کلید مینیاتوری چهار پل

تابلوهای توزیع ورودی به حفاظت همزمان از فاز و نول نیاز دارند. انتخاب کلید مینیاتوری چهار پل برای این کاربردهای ضروری است.

ظرفیت شکست یا قدرت قطع

منظور از ظرفیت شکست حداکثر جریانی است که یک کلید می تواند تحمل و مدار را قطع کند. جریان بالای بیشتر از ظرفیت شکست می تواند به MCB آسیب برساند. ظرفیت شکست 6 کیلو آمپر برای مصارف مسکونی مناسب است.

در کاربردهای صنعتی از کلید مینیاتوری با ظرفیت شکست 6 یا 10 کیلوآمپر استفاده می شود. ظرفیت شکست براساس حداکثر توان منبع تغذیه تعیین می شود.

ولتاژ کاری کلید مینیاتوری

ولتاژ عملیاتی کلید مینیاتوری باید با ولتاژ شبکه هماهنگ باشد. هر MCB ولتاژ عملیاتی متفاوتی دارد. در ولتاژهای پایین تر، برخی ویژگی های خاص مانند ظرفیت شکست ممکن است متفاوت باشند یا حتی بهبود یابند.

انتخاب برند کلید مینیاتوری

آخرین پارامتری که بر انتخاب کلید مینیاتوری تاثیر گذار است، برند تجهیزات است. تولیدکنندگان بسیار زیادی در سراسر دنیا اقدام به تولید MCB می کنند. قابلیت اطمینان، عمر مفید و برخی دیگر از مشخصات فنی برندهای مختلف با هم متفاوت است.

از جمله برندهای محبوب موجود در بازار ایران می توان به کلید مینیاتوری زیمنس (موجود در فروشگاه زیمنس کالا)، کلید مینیاتوری اشنایدر و … اشاره کرد.

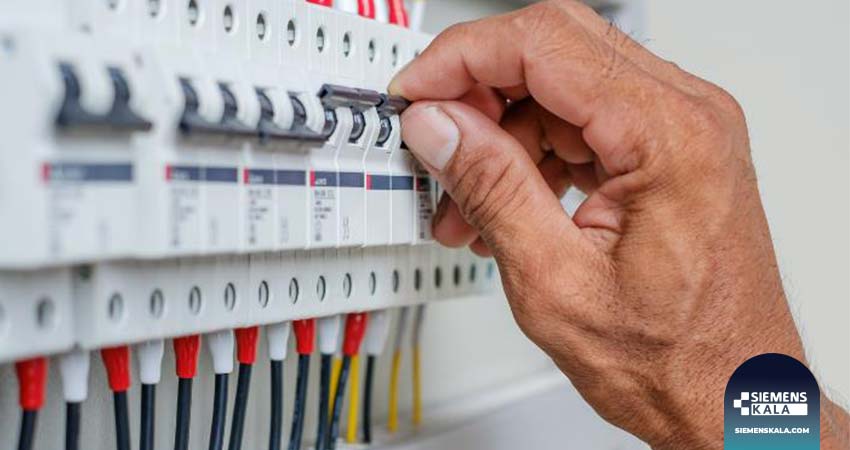

خطاهای رایج در انتخاب کلید مینیاتوری و راهکارهای پیشگیری

بسیاری از مشکلات برقی ناشی از تصمیمات اشتباه در انتخاب تجهیزات است. تصمیماتی که به ‌ظاهر بی‌ضرر و حتی منطقی به‌نظر می‌رسند، اما در عمل خطرناک‌اند.

یکی از رایج‌ترین اشتباهات، استفاده از کلید مینیاتوری با جریان نامی بالاتر برای جلوگیری از قطع مکرر مدار است. وقتی یک بریکر به صورت پی در پی قطع می‌شود، باید دلیل آن را بررسی کنید:

• آیا مصرف کننده های بیش ‌از حد مجاز به آن متصل شده‌اند؟
• آیا سیم‌ها فرسوده‌ نشده اند؟

گاهی اوقات به‌ جای پیدا کردن و حل مسئله، کلید مینیاتوری با جریان بالاتر را جایگزین می کنند. این کار سیستم را غیرایمن می‌کند. به عنوان مثال افزایش جریان نامی کلید بدون در نظر گرفتن ظرفیت سیم می تواند منجر به داغ شدن و ذوب سیم ها شود.

خطای رایج دیگر در انتخاب کلید مینیاتوری، عدم توجه کافی به منحنی قطع است. مثلاً استفاده از کلید مینیاتوری نوع B برای کولر گازی اشتباه است. موتور کولر در لحظه راه‌اندازی جریانی چند برابر جریان نامی از مدار می‌کشد.

کلید تایپ B قبل از هر بار روشن ‌شدن کولر قطع می‌شود. این وضعیت نه ‌تنها آزار دهنده است، بلکه به موتور کولر آسیب می رساند. از سوی دیگر، استفاده از مینیاتوری تایپ D در مدار روشنایی سبب واکنش کند کلید در برابر اتصال کوتاه و افزایش خطر آتش‌سوزی می شود.

انتخاب کلید مینیاتوری غیراستاندارد به دلیل قیمت پایین تر، یکی دیگر از اشتباهات رایج و خطرناک است. محصولات فاقد استاندارد در شرایط عادی عملکرد خوبی دارند اما در شرایط واقعی شکست می‌خورند.

جمع بندی

کلید مینیاتوری از جمله تجهیزات حفاظتی پرمصرف در کاربردهای خانگی و صنعتی است. ضرورت حفاظت مطمئن از مصرف کننده ها و مدار اهمیت انتخاب بریکر مناسب را افزایش می دهد. کلید مینیاتوری انواع مختلف با قابلیت ها و کاربرد متفاوت دارد.

با در نظر گرفتن پارامترهای عملیاتی مهم در انتخاب کلید مینیاتوری، بهترین گزینه را انتخاب کنید. استفاده از بریکر نامناسب نه تنها ایمنی مدار را افزایش نمی دهد بلکه چالش های جدی به همراه دارد. همین الان با زیمنس کالا تماس بگیرید و از مشاوره تخصصی کارشناسان ما بهره مند شوید.
