کنتاکتور خلا (Vacuum Contactor) چیست؟ بررسی عملکرد، مزایا و کاربردها

کنتاکتور خلا (Vacuum Contactor) یک کلید الکترومغناطیسی برای قطع و وصل مدار در سیستم‌های ولتاژ متوسط است. کنترل و سوئیچینگ بارهای الکتریکی بخش مهمی از عملکرد ایمن و پایدار سیستم های صنعتی است.

موتورهای توان بالا، پمپ‌های صنعتی، جرثقیل و بانک‌ خازنی در زمان قطع و وصل مدار، قوس های الکتریکی (Arc) بزرگ تولید می کنند.

قوس ایجاد شده در لحظه جدایی تیغه ها دمای نقطه تماس را افزایش می دهد و منجر به فرسایش شدید کنتاکت‌ها، کاهش عمر کنتاکتور و بروز خطا در سیستم می شود.

کنتاکتور استاندارد قوس ایجاد شده را با استفاده از محفظه‌ جرقه‌گیر و صفحات تقسیم‌ کننده کنترل می کند. این روش در کاربردهای ولتاژ پایین عملکرد قابل قبولی دارد، اما با افزایش سطح ولتاژ، جریان و دفعات سوئیچینگ، کنترل پایدار قوس به روش‌ های پیشرفته‌ تری نیاز دارد.

در این کاربردها از کنتاکتور خلا (Vacuum Contactor) استفاده می‌شود. تیغه اصلی این کنتاکتور در داخل یک محفظه خلأ قرار دارد و فرآیند خاموش ‌سازی قوس در محیطی با فشار بسیار پایین انجام می‌شود.

فرسایش تیغه ‌ها، افزایش طول عمر کنتاکتور و بهبود قابلیت اطمینان برخی مزایای استفاده از کنتاکتور خلا است. در ادامه به بررسی ساختار داخلی، نحوه عملکرد، مزایا و کاربردهای این کنتاکتور خواهیم پرداخت. با من همراه باشید.

کنتاکتور خلا چیست؟

برای درک عملکرد این کنتاکتور باید یکی از مهم ‌ترین چالش‌های فرآیند قطع مدار ر ابررسی کنیم: تشکیل قوس الکتریکی در لحظه باز شدن تیغه اصلی.

با جدا شدن تیغه‌ کنتاکتور، اختلاف پتانسیل بین دو تیغه باعث ایجاد قوس الکتریکی (Arc) می شود. اگر این قوس به ‌درستی کنترل نشود، دمای محل تماس به شدت افزایش می یابد.

دمای بالا به ‌مرور زمان سبب فرسایش، تغییر شکل یا حتی جوش خوردن تیغه خواهد شد. قوس الکتریکی در فرآیندهای صنعتی مانند جوشکاری نیز برای ذوب فلزات مورد استفاده قرار می‌گیرد.

شدت قوس الکتریکی به عوامل مختلفی از جمله سطح ولتاژ، مقدار جریان و فاصله بین تیغه ها وابسته است. افزایش سطح ولتاژ و انرژی قوس، نیاز به روش های نوین و پایدار کنترل قوس را نمایان می کند. در چنین شرایطی از فناوری خلأ برای مدیریت قوس استفاده می‌شود.

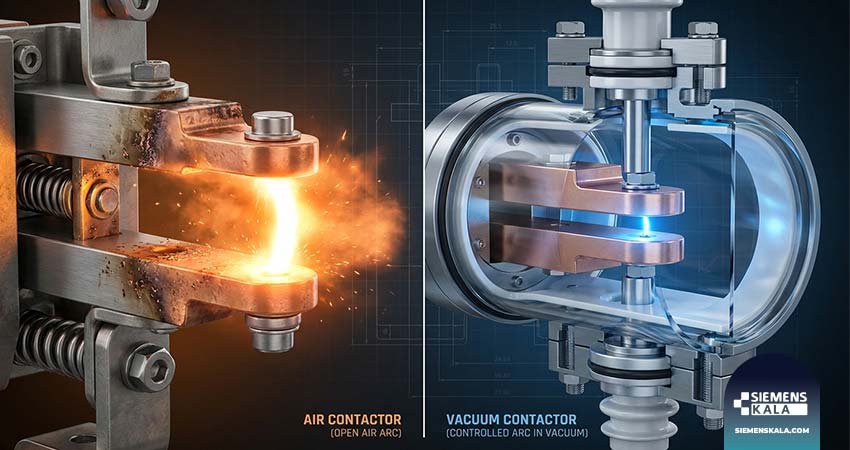

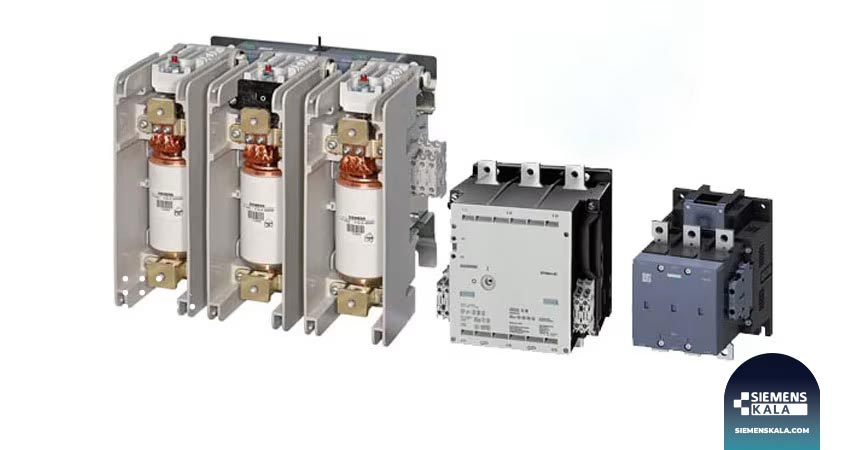

در کنتاکتور خلا، تیغه اصلی داخل یک محفظه خلأ (Vacuum Interrupter) قرار دارد. فشار بسیار پایین داخل این محفظه، شرایط لازم برای پایداری قوس الکتریکی را به شدت کاهش می دهد.

در نتیجه قوس ایجاد شده به‌ سرعت خاموش می‌شود و فرسایش کنتاکت‌ها به میزان قابل توجهی کاهش می‌یابد. کنتاکتورهای خلا به ‌طور گسترده در سوئیچینگ بارهای الکتریکی توان بالا یا با دفعات قطع و وصل زیاد کاربرد دارد.

ساختار داخلی کنتاکتور خلا

همه کنتاکتورها از نظر اصول الکترومغناطیسی عملکرد یکسانی دارند. در همه کنتاکتورها، یک بوبین با دریافت ولتاژ فرمان، کنتاکت‌ها را جابجا کرده و سبب قطع یا وصل مدار می‌شود.

مهمترین تفاوت ساختاری کنتاکتورهای خلا نسبت به سایر کنتاکتورها، نحوه کنترل قوس الکتریکی و ساختار محفظه‌ای است که کنتاکت‌ها در آن قرار دارند.

به‌طور کلی ساختار داخلی کنتاکتور خلا از اجزای زیر تشکیل شده است:

محفظه خلأ (Vacuum Interrupter)

در این محفظه، تیغه ‌های اصلی در محیطی با فشار بسیار پایین قرار دارند. این محفظه به‌صورت کاملاً آب‌بندی شده ساخته می‌شود تا شرایط خلأ در طول عمر کنتاکتور حفظ شود.

قطع و وصل جریان و تشکیل و خاموش شدن قوس الکتریکی در داخل همین محفظه انجام می‌شود.

تیغه های اصلی

در داخل محفظه خلأ دو کنتاکت اصلی وجود دارد:

• تیغه ثابت
• تیغه متحرک

با حرکت کنتاکت متحرک، مدار الکتریکی بسته یا باز می‌شود. کنتاکت‌ها معمولاً از آلیاژهایی که مقاومت مناسبی در برابر فرسایش ناشی از قوس الکتریکی دارند ساخته می‌شود.

بوبین یا سیم‌ پیچ فرمان

بوبین نیروی لازم برای جابجایی مکانیزم کنتاکتور را بر عهده دارد. میدان مغناطیسی ایجاد شده در اثر اعمال ولتاژ به بوبین، باعث جذب بخش متحرک هسته و بسته شدن مسیر جریان می‌شود.

هسته مغناطیسی و مکانیزم حرکتی

هسته مغناطیسی بخشی از مکانیزم مکانیکی کنتاکتور است. نیروی تولید شده توسط بوبین سبب حرکت هسته و در نتیجه بخش متحرک تیغه می شود. این بخش نقش مهمی در دقت و سرعت عملکرد کنتاکتور دارد.

بدنه و سازه نگهدارنده

تمام اجزای مکانیکی و الکتریکی کنتاکتور داخل یک بدنه یا سازه نگهدارنده قرار دارند که وظیفه حفاظت از اجزا و استحکام مکانیکی را بر عهده دارد.

کاربردهای کنتاکتور خلا

کنتاکتورهای خلا عمدتاً در سیستم‌های ولتاژ متوسط (Medium Voltage) مورد استفاده قرار می‌گیرند. در این سطح ولتاژ، انرژی قوس الکتریکی به ‌مراتب بیشتر از سیستم‌های ولتاژ پایین است و کنترل آن نیازمند فناوری‌های مؤثرتری است.

استفاده از محفظه خلأ در این نوع کنتاکتور سبب افزایش سرعت و پایداری فرآیند خاموش‌سازی قوس و در نتیجه کاهش فرسایش کنتاکت‌ها می شود.

به‌طور کلی، از کنتاکتور خلا در کاربردهایی با شرایط زیر استفاده می شود:

• سیستم در محدوده ولتاژ متوسط کار می کند
• سوئیچینگ بارهای الکتریکی توان بالا
• تعداد دفعات قطع و وصل مدار زیاد باشد
• پایداری و طول عمر تجهیزات اهمیت بالایی دارد

این کنتاکتورها از تجهیزات متداول مورد استفاده در تابلوهای ولتاژ متوسط صنعتی است و برای و سوئیچینگ انواع بار الکتریکی در این شبکه‌ مورد استفاده قرار می‌گیرد.

چگونه کنتاکتور مناسب را انتخاب کنیم؟

برای انتخاب صحیح کنتاکتور خلا، بررسی دقیق شرایط فنی شبکه، نوع بار و الزامات بهره ‌برداری ضروری است. انرژی الکتریکی و تنش‌های ناشی از کلیدزنی در ولتاژ متوسط به ‌مراتب بیشتر از سیستم‌های ولتاژ پایین است. در این سطح ولتاژ انتخاب نادرست چالش های جدی تری به همراه دارد.

غالبا فرآیند انتخاب تجهیزات سوئیچینگ به ‌صورت مرحله‌ای انجام می‌شود. کنتاکتور باید در هماهنگی کامل با سایر تجهیزات حفاظتی و کنترلی باشد. آشنایی با اصول انتخاب کنتاکتور کمک می کند با اطمینان خاطر بیشتری پروژه را پیش ببرید.

در انتخاب کنتاکتور خلا پارامترهای فنی زیر را بررسی کنید:

• ولتاژ نامی
• جریان نامی
• نوع بار
• تعداد دفعات کلیدزنی
• شرایط محیطی محل نصب
• سازگاری با تابلو ولتاژ متوسط

بررسی این پارامترها کمک می‌کند کنتاکتور متناسب با شرایط واقعی سیستم انتخاب شود و عملکرد مطمئن تجهیزات در شبکه‌های ولتاژ متوسط تضمین خواهد شد.

جمع‌بندی

کنتاکتور خلا یکی از تجهیزات مهم سیستم‌ های ولتاژ متوسط است که برای قطع و وصل ایمن و پایدار مدار در ولتاژ بالا و دفعات کلیدزنی زیاد به کار می‌رود. این کنتاکتور از یک محفظه خلأ برای کنترل و خاموش‌سازی سریع قوس الکتریکی بهره می برد.

کنتاکتورهای خلا عملکردی مشابه کنتاکتور استاندارد دارند، اما در بخش کنترل قوس و ساختار داخلی، طراحی متفاوت و پیشرفته‌تری دارد. این کنتاکتورها عمدتاً در کاربردهای ولتاژ متوسط، بارهای توان بالا و سوئیچینگ مکرر مورد استفاده قرار می‌گیرد.

انتخاب صحیح این کنتاکتورها براساس مشخصات واقعی شبکه، نوع بار، شرایط نصب و هماهنگی با سایر تجهیزات تابلو انجام می شود.
