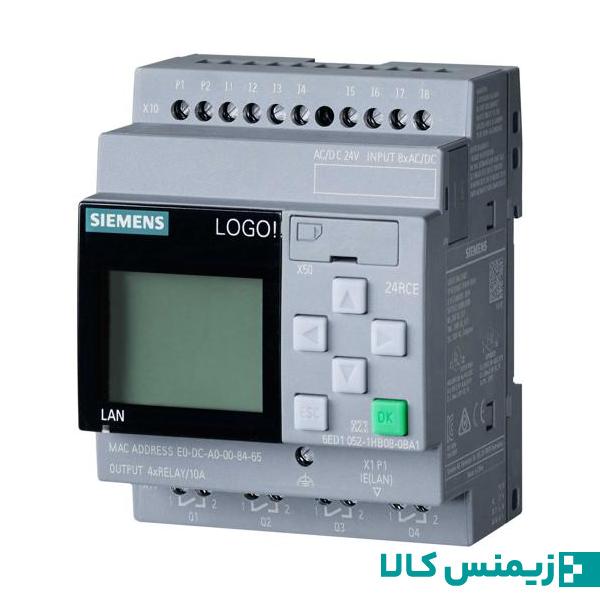

پردازنده لوگو 8 سری LOGO! 24RCE، کد فنی 6ED1052-1HB08-0BA2

ماژول پردازنده لوگو 8 سری LOGO! 24RCE با کد فنی 6ED1052-1HB08-0BA2 یکی از پردازنده های پرکاربرد لوگو است. این پردازنده با ولتاژ 24VDC تغذیه می شود و خروجی های آن از نوع رله ای است. به بیان دیگر برای راه اندازی این پردازنده لوگو 8 زیمنس باید از منبع تغذیه لوگو 8 استفاده کنید.

این پردازنده دارای صفحه نمایش کاراکتری است. وجود صفحه نمایش امکان مشاهده وضعیت پارامترهای مهم و هشدارهای احتمالی را فراهم می کند. همچنین کلیدهایی برای آن در نظر گرفته شده که به کمک آن تغییرات لازم در برنامه لوگو 8 زیمنس ایجاد می شود.

خروجی های رله ای پردازنده لوگو 8 سری LOGO! 24RCE در صورت اتصال به بار القایی تا 3 آمپر و برای بار مقاومتی تا 10 آمپر جریان را تامین می کنند. خروجی های این پی ال سی زیمنس را می توان مستقیما به بوبین کنتاکتور زیمنس متصل کرد. در ادامه به بررسی بیشتر این پردازنده پرکاربرد خواهیم پرداخت. با من همراه باشید.

مقدمه ای بر لوگو 8

لوگو 8 یک مینی پی ال سی شناخته شده و پرکاربرد در سراسر دنیاست. این پی ال سی در اتوماسیون پروژه های کوچک و فرآیندهای منفرد کاربرد گسترده ای دارد. لوگو 8 در تعامل با درایو v20 زیمنس برای کنترل یک موتور می تواند مورد استفاده قرار بگیرد.

قابلیت های لوگو 8 زیمنس آن را به یک انتخاب منحصر به فرد برای استفاده در پروژه های مختلف تبدیل کرده است. این پی ال سی از پروتکل های ارتباطی متنوعی پشتیبانی می کند. به صورت پیشفرض یک پورت اترنت برای پردازنده لوگو 8 سری LOGO! 24RCE در نظر گرفته شده است.

علاوه بر این انواع مختلفی از ماژول های ارتباطی لوگو 8 برای افزایش قابلیت های ارتباطی عرضه شده است.

لوگو 8 یک کنترل کننده صنعتی ماژولار است. ماژول پردازنده آن قابلیت های محدودی دارد که در ادامه به آن خواهیم پرداخت. برای افزایش قابلیت های عملیاتی، از انواع ماژول لوگو 8 زیمنس استفاده می شود. این ماژول ها به منظور استفاده در کاربردهای مختلف طراحی و تولید شده اند.

لوگو 8 و کاربردهای گسترده!

لوگو 8 کوچکترین عضو خانواده پی ال سی زیمنس است. هدف زیمنس از توسعه مینی پی ال سی های لوگو، اتوماسیون پروژه های ساده و فرآیندهای منفرد بوده است. ابعاد جمع و جور این کنترل کننده ها سبب شده فضای کمی از تابلو اشغال کنند. برنامه نویسی و کنترل لوگو به لطف رابط کاربری پیشرفته نرم افزارLOGO SOFT COMFORT  بسیار راحت است.

علاوه بر این به کمک اپلیکشنLOGO APP  می توانید وضعیت ورودی و خروجی ها را از طریق موبایل کنترل کنید. این کنترل کننده از شبکه های صنعتی مختلفی پشتیبانی می کند. مزایای لوگو 8 زیمنس سبب استفاده از آن در کاربردهای مختلف اتوماسیون شده است. از جمله مهمترین کاربردهای لوگو 8 زیمنس می توان به موارد زیر اشاره کرد:

• کنترل گلخانه ها و مزارع کشاورزی
• استفاده از لوگو 8 در خانه های هوشمند
• کنترل تهویه مطبوع با لوگو 8
• صنایع دام و طیور
• کنترل پمپ آب با لوگو 8
• کنترل آسانسور
• کنترل موتور با لوگو 8
• پروژه های کنترل دما
• کنترل روشنایی با لوگو 8
• و....

انواع پردازنده لوگو 8

لوگو 8 در پروژه های متنوع با نیازهای متفاوت مورد استفاده قرار می گیرد. از اینرو انواع مختلفی از پردازنده و ماژول توسعه دارد. انواع پردازنده لوگو 8 در قدرت پردازش و قابلیت های عمومی یکسان هستند. اما برخی مشخصات لوگو 8 در سری های مختلف پردازنده با هم متفاوت است.

به عنوان مثال پردازنده لوگو 8 سری LOGO! 24RCE با ولتاژ 24 ولت تغذیه می شود. در حالی که پردازنده لوگو 8 سری LOGO! 230RCE با برق شهر تغذیه می شود. علاوه بر این خروجی های این پردازنده از نوع رله ای است در حالی که پردازنده لوگو 8 سری LOGO! 24CE دارای خروجی های ترانزیستوری است.

قبل از انتخاب لوگو 8 لازم است برآورد دقیقی از نیازهای پروژه داشته باشید و آن را با قابلیت های PLC مقایسه کنید. در ادامه به بررسی دقیق مشخصات لوگو 8 سری LOGO! 24RCE خواهیم پرداخت با من همراه باشید.

مشخصات فنی پردازنده لوگو 8 سری LOGO! 24RCE

این سری پردازنده لوگو 8 از انواع دارای صفحه نمایش است. حافظه این CPU گنجایش 400 بلوک برنامه را دارد. با این وجود امکان افزایش ظرفیت حافظه با نصب کارت حافظه micro SD استاندارد فراهم شده است. از کارت حافظه برای ذخیره اطلاعات و جابجایی برنامه نیز می توان استفاده کرد.

خروجی های این ماژول از نوع رله ای هستند و حداکثر تا جریان 10 آمپر را تامین می کنند. جدول زیر مشخصات ولتاژ تغذیه این پردازنده را نشان می دهد.

از جمله مهمترین نکات درج شده در این جدول که باید مورد توجه قرار دهید می توان موارد زیر را خاطر نشان کرد:

• محدوده ولتاژ 20.4 تا 28.8 ولت DC و AC برای تغذیه این ماژول قابل قبول است.
• فرکانس کاری بین 47 تا 63 هرتز
• قابلیت نصب روی دین ریل استاندارد 35 میلیمتری
• حفظ داده ها با باتری بک آپ به مدت 480 ساعت (20 روز)

ورودی و خروجی

پی ال سی ها به کمک پایه های ورودی و خروجی با محیط و سایر تجهیزات ارتباط برقرار می کنند. داده های جمع آوری شده توسط سنسورها از طریق ورودی ها به پی ال سی منتقل می شود. تصمیمات اتخاذ شده توسط پی ال سی نیز از طریق خروجی به عملگرها منتقل می شود.

سیگنال های الکتریکی در دو گروه اصلی آنالوگ و دیجیتال دسته بندی می شوند. ورودی و خروجی های پی ال سی نیز دو نوع آنالوگ و دیجیتال دارند. جدول زیر ورودی و خروجی های پردازنده لوگو 8 سری LOGO! 24RCE را نشان می دهد:

در این بخش از دیتاشیت توجه به اطلاعات زیر ضروری است:

• ورودی: 8 ورودی دیجیتال
• خروجی: 4 خروجی دیجیتال رله ای
• خروجی ها حفاظت شده هستند و به فیوز خارجی نیاز ندارند
• حداکثر جریان خروجی برای بار القایی 3 آمپر و برای بار مقاومتی 10 آمپر است

همه ورودی های این ماژول از نوع ورودی دیجیتال لوگو 8 هستند. با این وجود 4 عدد از ورودی ها را می توان به صورت نرم افزاری به ورودی آنالوگ لوگو 8 تبدیل کرد. ترمینال I1, 12, 17 , I8 این قابلیت را دارند.

افزایش تعداد ورودی و خروجی پردازنده لوگو 8 سری LOGO! 24RCE

در صورتی که به تعداد ورودی و خروجی بیشتری نیاز دارید، انواع ماژول توسعه لوگو در دسترس شماست:

• LOGO! DM8 : این ماژول دارای 4 پایه ورودی و 4 پایه خروجی دیجیتال است
• LOGO! DM16 : دارای 8 پایه ورودی و 8 پایه خروجی دیجیتال است
• LOGO AM2: دارای 2 پایه ورودی آنالوگ
• LOGO AM2 RTD: دارای 2 پایه ورودی آنالوگ جهت اتصال سنسور دما
• LOGO AM2 AQ: دارای 2 پایه خروجی آنالوگ

ویدیوی زیر نحوه اتصال ماژول های توسعه به لوگو 8 را نشان می دهد:

[elementor-template id="715940"]

شبکه و ارتباطات

پی ال سی ها به عنوان مغز متفکر سیستم اتوماسیون صنعتی، عملکردی محوری در کنترل فرآیندها دارند. به منظور انجام بهتر وظایف اتوماسیون، ارتباط موثر پی ال سی با سایر تجهیزات مورد استفاده ضروری است. از سوی دیگر ارتباط با سایر پی ال سی ها و همچنین ارتباط با کامپیوتر به منظور بارگذاری برنامه روی پردازنده الزامی است.

ارتباطات صنعتی بر بستر پروتکل های استاندارد انجام می شوند. هدف از این استانداردسازی اطمینان از انتقال صحیح و به موقع داده ها است. پردازنده لوگو 8 سری LOGO! 24RCE به صورت پیشفرض دارای یک پورت اترنت است. این پورت به منظور انتقال داده بین PLC و کامپیوتر قابل استفاده است.

علاوه بر این ارتباط پی ال سی با اینترنت را برقرار می کند. به منظور بهره مندی از قابلیت های پیشرفته وب سرور و دسترسی از راه دور، اتصال به اینترنت ضروری است. آخرین کاربرد این پورت شبکه برقراری ارتباط بین لوگو 8 با انواع دیگر پی ال سی از جمله پی ال سی 1200 زیمنس و سایر تجهیزات بر بستر اترنت است.

اما لوگو 8 از پروتکل های ارتباطی متنوعی پشتیبانی می کند. برای ارتباط با این پروتکل ها لازم است از ماژول های ارتباطی لوگو 8 استفاده کنید.

در مقاله "آشنایی با پروتکل های ارتباطی لوگو 8" به تشریح کامل این موضوع پرداخته ایم.

استانداردها و شرایط محیطی استفاده از پردازنده لوگو 8 سری LOGO! 24RCE

تنوع نیاز پروژه های مختلف و تعداد زیاد تولید کنندگان تجهیزات، استانداردسازی را به یک الزام اساسی تبدیل کرده است. مراجع بین المللی مختلفی نسبت به ارائه استاندارد تجهیزات صنعتی اقدام کرده اند. بسته به موقعیت جغرافیایی و مشخصات شبکه (برق شهر)، رعایت انواع متفاوتی از استانداردها در پروژه های مختلف ضروری است.

پردازنده لوگو 8 سری LOGO! 24RCE موفق به اخذ استانداردهای زیر شده است:

به منظور بهره مندی از قابلیت ها و عملکرد مطمئن لوگو 8 زیمنس لازم است شرایط استاندارد محیطی محل نصب را رعایت کنید. جدول زیر را ببینید:

عدم رعایت شرایط دمایی و محیطی در زمان استفاده از PLC عملکرد آن را تحت تاثیر قرار می دهد.

خرید لوگو 8 زیمنس

فروشگاه های زیادی در سراسر ایران اقدام به عرضه محصولات اتوماسیون صنعتی زیمنس می کنند. لوگو 8 زیمنس از جمله محصولات پرطرفدار بازار ایران است. غالبا فروشگاه ها محصولات خود را با ضمانت اصالت کالا عرضه می کنند. اما اصالت کافی نیست! برای بهره مندی از عملکرد مطمئن و طول عمر محصولات زیمنس، لازم است نمونه های آکبند و اصلی را مورد استفاده قرار دهید!

همین الان ماژول پردازنده لوگو 8 سری LOGO! 24RCE، سری 6ED1052-1HB08-0BA2 را با ضمانت اصالت و آکبند بودن کالا از زیمنس کالا سفارش دهید. ما خدمات پس از فروش متفاوتی به مشتریانمان ارائه می کنیم. در صورتی که هنوز سوالی برای شما باقیست با ما تماس بگیرید. کارشناسان ما مشتاق پاسخگویی به شما هستند.
